Серводвигатель SMH110 и SMH110-B Номинальная мощность - 1050 Вт и 1570 Вт Момент удержания - 5,5Nm
Номинальная мощность - 1050 Вт и 1570 Вт
Момент удержания - 5,5Nm
Сервомотор SMH110 --- 1050Вт и 1570Вт Кабель энкодера ENCCA и ENCCF
Кабель тормозного устройства
Кабель питания для сервопривода
Технические характеристики
| Техническая спецификация | SMH110D-0105-20AA | SMH110D-0105-20AA | SMH110D-0157-30AA | SMH110D-0157-30AB |
| Параметр | Значение | |||
| Номинальная мощность, РN(W) | 1050 | 1050 | 1570 | 1570 |
| Номинальный момент, TN(Nm) | 5.0 | 5.0 | 5.0 | 5.0 |
| Номинальная скорость, nN(rpm) | 2000 | 2000 | 3000 | 3000 |
| Номинальный ток, IN(A) | 5.9 | 5.9 | 5.9 | 5.9 |
| Максимальный момент, Tm(Nm) | 15.0 | 15.0 | 15.0 | 15.0 |
| Максимальный ток, Im(A) | 17.7 | 17.7 | 17.7 | 17.7 |
| Момент удержания, Ts(Nm) | 5.5 | 5.5 | 5.5 | 5.5 |
| Ток удержания, Is(A) | 6.49 | 6.49 | 6.49 | 6.49 |
| Сопротивление линия-линия RL(Ω) | 1.03 | 1.03 | 1.03 | 1.03 |
| Индуктивность линия-линия LL(mH) | 7.8 | 7.8 | 7.8 | 7.8 |
| Электрическая постоянная, e(ms) | 7.57 | 7.57 | 7.57 | 7.57 |
| Механическая постоянная, m(ms) | 1.55 | 1.55 | 1.55 | 1.55 |
| Постоянная обратного напряжения, Ke (V/krpm) | 55 | 55 | 55 | 55 |
| Постоянная момента, Kt(Nm/A) | 0.910 | 0.910 | 0.910 | 0.910 |
| Момент инерции ротора, Jm (кг*см2) | 7.2 | 7.25 | 7.2 | 7.25 |
| Число пар полюсов | 4 | 4 | 4 | 4 |
| Нарастания напряжения (кВ/µS) | 8 | 8 | 8 | 8 |
| Степень изоляции | F | F | F | F |
| Максимальное радиальное усилие (Н) | 630 | 630 | 630 | 630 |
| Максимальное осевое усилие (Н) | 315 | 315 | 315 | 315 |
| Вес (кг) | 7.2 | 9.2 | 7.2 | 9.2 |
| Длина мотора (мм) | 185 | 245 | 185 | 245 |
| Определение позиции | Инкрементальный энкодер 2500им/об | |||
| Охлаждение | Закрытый способ, невентилируемый | |||
| Пыле- влаго- защита | IP65 | |||
| Температура | -200C ~ +400C | |||
| Влажность | Не более 90% | |||
| Расположение | Вдали от горючих газов масла и пыли | |||
| Высота | Макс. Высота 4000 м. | |||

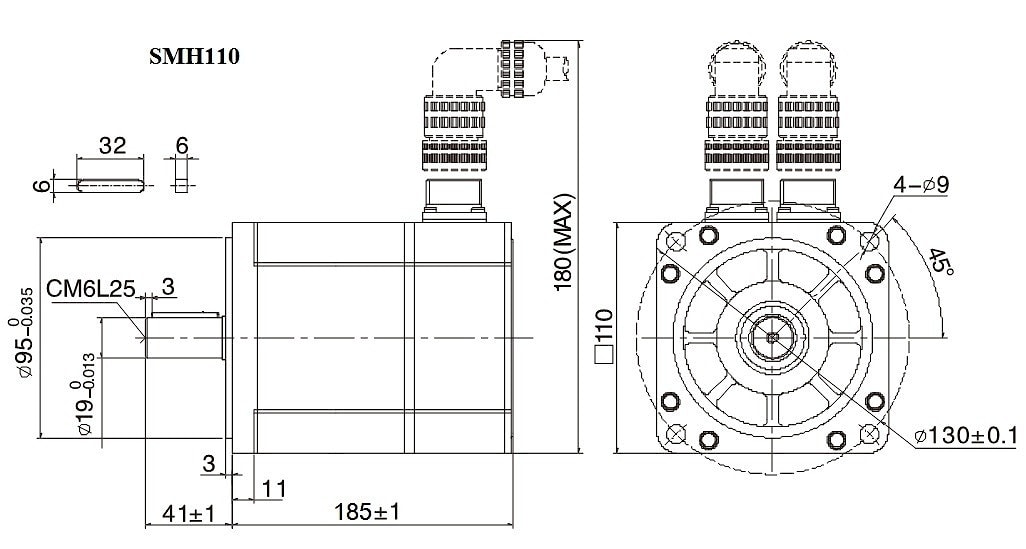

| Стандартное исполнение серводвигателя . |
 |

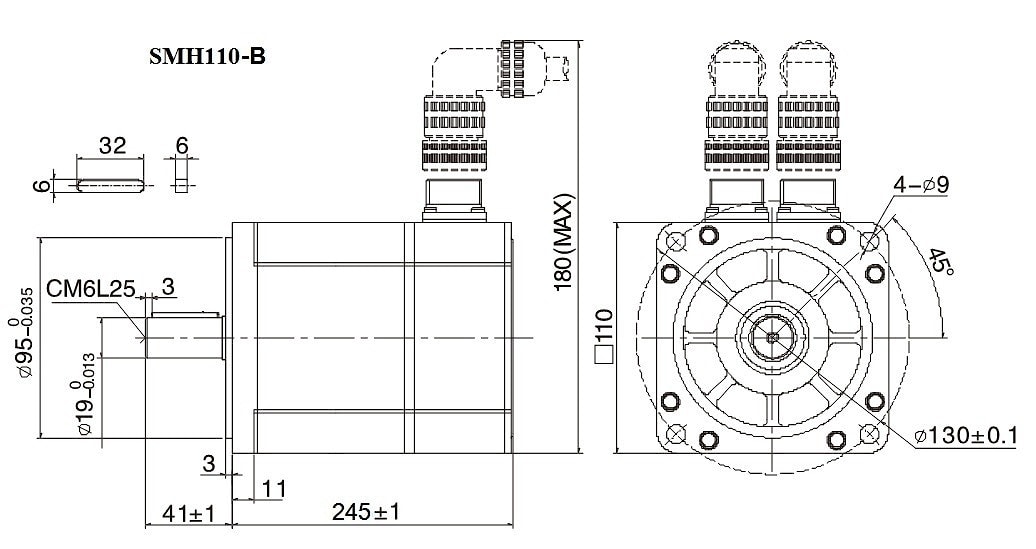

| Исполнение серводвигателя с тормозом . |
 |

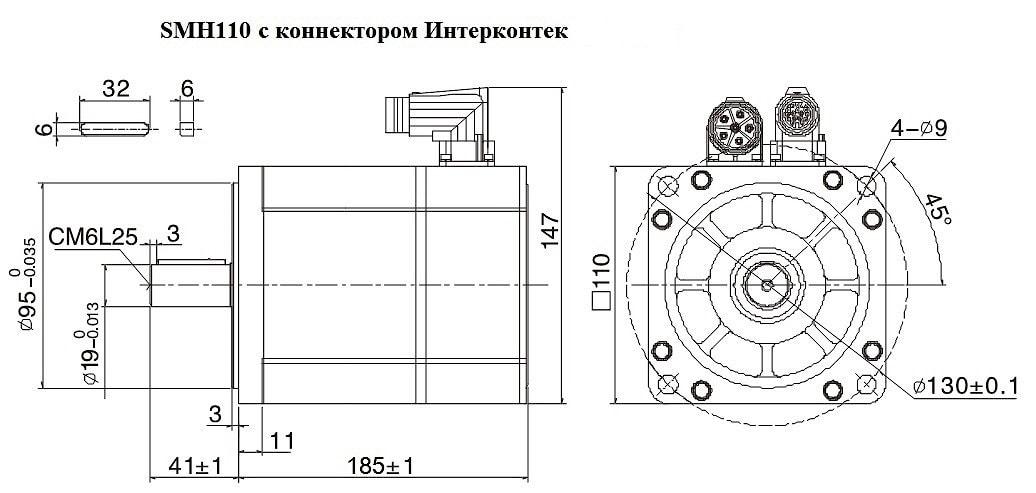

| Исполнение серводвигателя с разъемом Интерконтек . |
 |
