Серводвигатель SMH60 и SME60 , SMH60-B и SME60-В
Номинальная мощность - 200 Вт
Момент удержания - 0,7Nm


Промышленные серводвигатели SMH60S-0020-30AA , SMH60S-0020-30AB , SME60S-0020-30AA , SMH60S-0020-30AB – силовые агрегаты с расчетной мощностью 0,2кВт и номинальным крутящим моментом 0,65Нм. Момент инерции – 0,4 кг*см2, удерживающий момент – 0,7 Нм, вес электропривода 1,3кг и 1,8 кг. Серводвигатель предлагается в стандартном исполнении, в исполнении с тормозным устройством торможения, в комплектации с HFO-разъемом и разъемом Интерконтек. Достигаемый момент на выходном валу – 0,64Нм .

Кабель энкодера ENCCA и ENCCF
Кабель тормозного устройства
Кабель питания для сервопривода

Технические характеристики:

Техническая спецификацияSMH60S-0020-30AASMH60S-0020-30ABSME60S-0020-30AASMH60S-0020-30AB
ПараметрЗначение
Номинальная мощность, РN(W)200200200200
Номинальный момент, TN(Nm)0.640.640.640.64
Номинальная скорость, nN(rpm)3000300030003000
Номинальный ток, IN(A)1.61.61.61.6
Максимальный момент, Tm(Nm)1.921.921.921.92
Максимальный ток, Im(A)4.84.84.84.8
Момент удержания, Ts(Nm)0.70.70.70.7
Ток удержания, Is(A)1.791.791.761.76
Сопративление линия-линия RL(Ω)8.028.0210.410.4
Индуктивность линия-линия LL(mH)16.316.325.425.4
Электрическая постоянная, e(ms)2.032.032.442.44
Механическая постоянная, m(ms)2.262.262.932.93
Постоянная обратного напряжения, Ke (V/krpm)29292929
Постоянная момента, Kt(Nm/A)0.480.480.480.48
Момент инерции ротора, Jm (кг*см2)0.3750.3790.3750.379
Число пар полюсов3333
Нарастания напряжения (кВ/µS)8888
Степень изоляцииFFFF
Максимальное радиальное усилие (Н)180180180180
Максимальное осевое усилие (Н)90909090
Вес (кг)1.31.81.31.8
Длина мотора (мм)120159120159
Определение позицииИнкрементальный энкодер 2500им/об
ОхлаждениеЗакрытый способ, невентилируемый
Пыле- влаго- защитаIP65
Температура-200C ~ +400C
ВлажностьНе более 90%
РасположениеВдали от горючих газов масла и пыли
ВысотаМакс. Высота 4000 м.

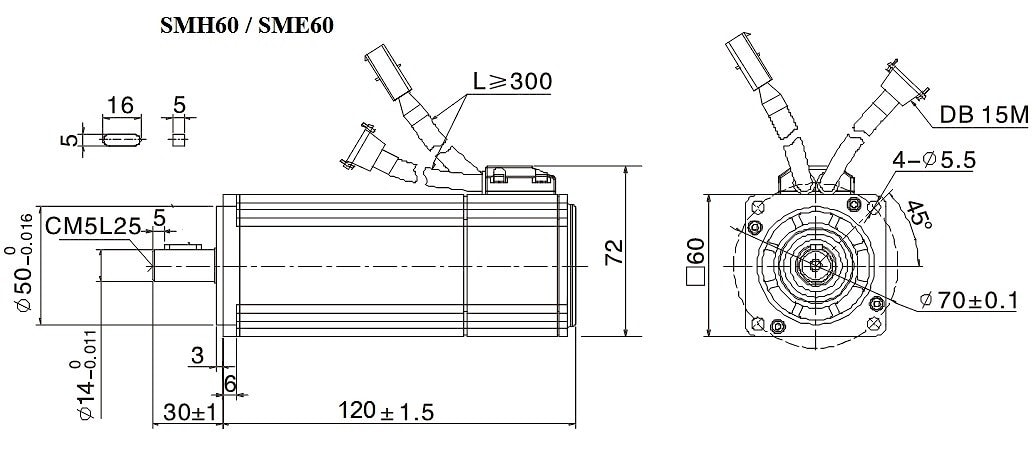

Стандартное исполнение серводвигателя

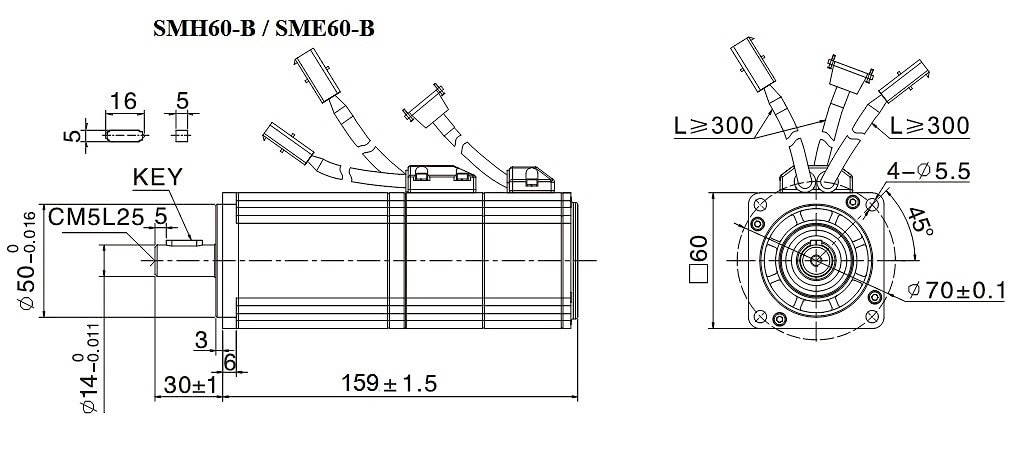

Исполнение серводвигателя с тормозом

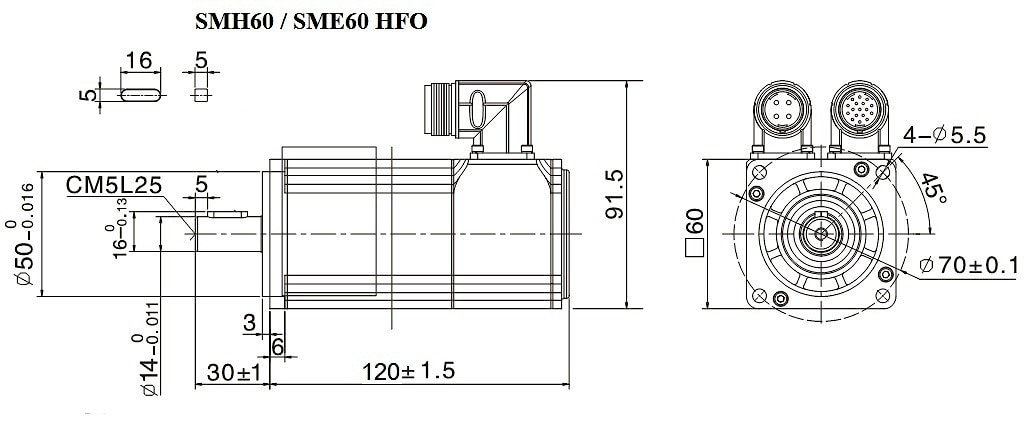

Исполнение серводвигателя с HFO-разъемом

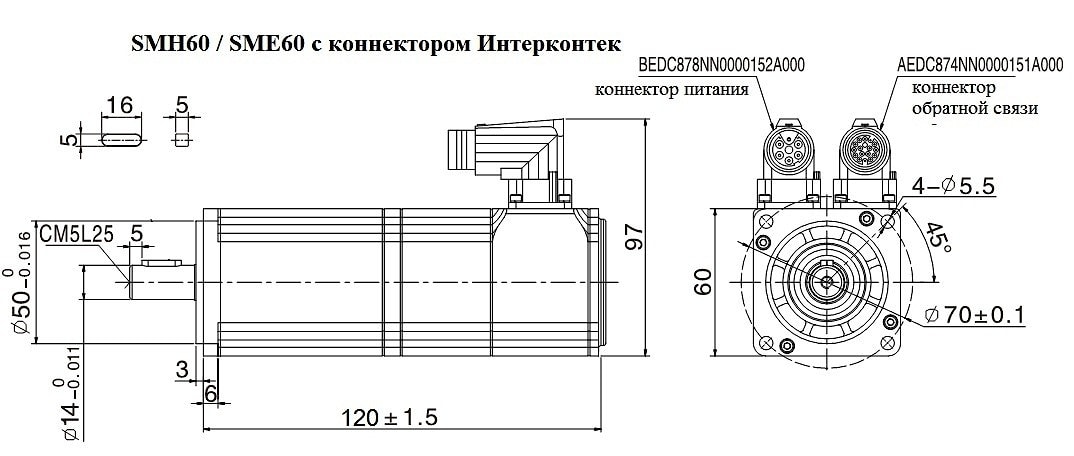

Исполнение серводвигателя с разъемом Интерконтек
