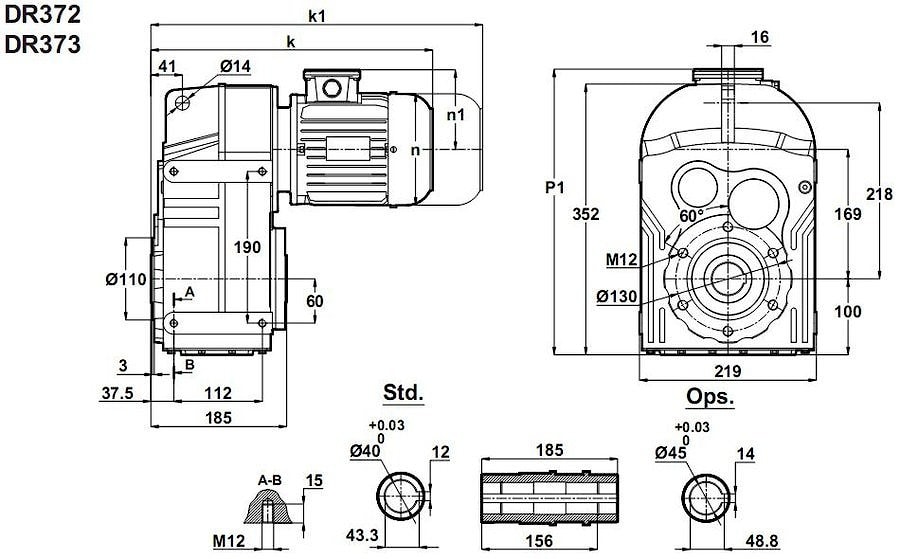

Цилиндрический редуктор DR373

8,0 об/мин ... 30 об/мин

Средне скоростной привод с трех ступенчатой шестереночной зубчатой передачей DR373-80/4b и DR373-90S/6 - обще промышленный мотор редуктор с цилиндрическим зацеплением и параллельным выходным валом рассчитанном для эксплуатации в скоростном диапазоне от 7 до 27 оборотов в минуту.
При подключении электромотора 0,75 кВт ( 220В / 380В ) - вращающий крутящий момент - 300нм - 800нм.
Допустимые радиальные нагрузки на выходные валы - 13000 Н.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
7,4	904	121,67	10579	0,9	DR373-90S/6	76
8,1	823	171,89	11940	1,0	DR373-80/4b	73
9,3	724	151,15	13336	1,1
12	583	121,67	14986	1,4
13	512	106,69	15701	1,6
15	453	94,32	16244	1,8
18	382	79,34	16847	2,1
21	325	67,45	17287	2,5
24	279	57,79	17622	2,9
27	252	52,3	17804	3,2

Вернуться к выбору мощностей

Мотор-редуктор DR373 - является полным аналогом мотор-редуктор TNC33 производства Tos-Znojmo , Чехия ; MPD80 и MPD80/3 / производства Siti , Италия ; как технический аналог мотор-редуктор можно рассматривать к моделям MPL100 и MPL100/3 / производства Siti , Италия ; S083 / производства Motovario , Италия ; SK3382 /производства Nord , Германия ; F413 / производства Bonfiglioli , Италия , ZF100B и ZF100C / производства Tramec , Италия .

Редуктор DT373 является аналогом редукторов PL100- , PL100/3 , PD80- , PD80/3 производства Siti / Италия ; ZA100B , ZA100C производства Tramec / Италия .
