Соосный цилиндрический редуктор MR472, NR472

Номинальная мощность - 22,0 кВт

Выходные обороты: 200 об/мин ... 430 об/мин

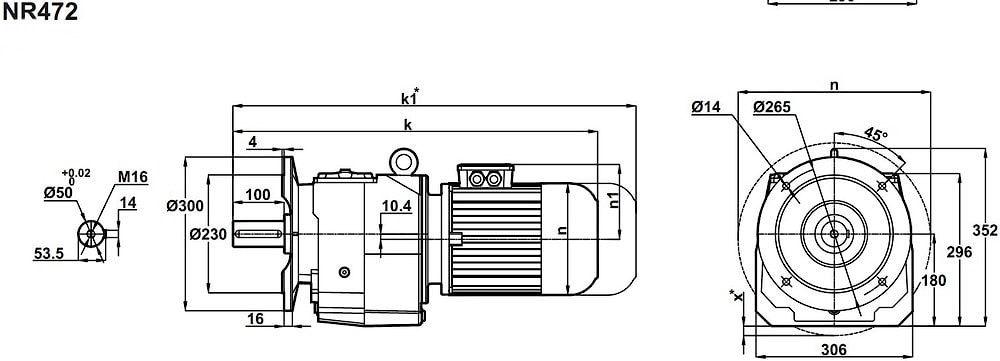

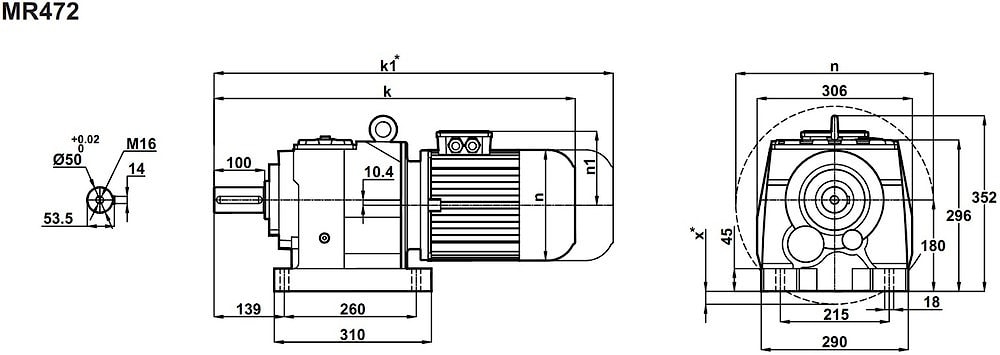

Соосный цилиндрический мотор редуктор MR472-180L/4 (исполнение на лапах), NR472-180L/4 (фланцевое исполнение) представляет собой силовую трансмиссию с подводимой мощностью 22,0 кВт.
Рациональным считается использование мотор-редуктора с передаточными числами i=3,0 ... i=9,0 (при минимальных требованиях к сервис-фактору).
Редукторный механизм имеет три варианта монтажных исполнений: исполнение на лапах, фланцевое исполнение и комбинированное. Монтажное расположение может быть М1 ... М6 (см. информацию в файле); отличия в расположениях заключаются в смене функциональных назначений масленых пробок (заливная, сливная и мерная) и количестве заливаемого редукторного масла.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
130	1567	10,79	5161	0,7	MR472-180L/4 NR472-180L/4	242 244
147	1385	9,853	5364	0,8
165	1233	8,47	5479	0,8
178	1143	7,87	5530	0,9
211	967	6,65	5595	1,0
247	825	5,66	5601	1,1
287	714	4,89	5566	1,1
309	662	4,54	5537	1,1
365	560	3,83	5446	1,2
429	477	3,27	5334	1,2

Вернуться к выбору мощностей
Соосно-цилиндрический мотор-редуктор MR472 и NR472 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR472 и NR472 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
