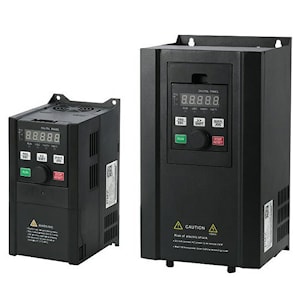

Частотный преобразователь V5


Частотный преобразователь V5
Частотный преобразователь V5 серии (векторные инвертеры для общих целей)

Особенности продукта:

- Технология быстрого ограничения тока;

- Функция высокого пускового момента;

- Функция автонастройки параметров: функция автонастройки статических параметров;

- Несложное программирование индивидуальных функций;

- Встроенные простые функции ПЛЦ

- Стандартная связь Mod-bus и RS485

Технические характеристики

Преобразователь частоты общего назначения серии V5 (однофазный / трехфазный 220/380 В)

МодельНапряжение на входеСила тока на входеСили тока на выходеМощность
ВААкВт
V5-0R4-S2Одна фаза 220В +/-15%~20 %5.42.30.4
V5-0R7-S28.24.00.75
V5-1R5-S2147.01.5
V5-2R2-S2239.62.2
V5-4R0-S232174.0
V5-5R5-S245255.5
V5-0R7GB-T4Три фазы 380В +/-15%~20 %3.42.10.75
V5-1R5GB/2R2PB-Т45.0/5.83.8/5.51.5/2.2
V5-2R2GB/4R0PB-Т45.8/14.65.5/9.02.2/4.0
V5-4R0GB/5R5PB-Т410.5/14.69.0/13.04.0/5.5
V5-5R5GB/7R5PB-Т414.6/20.513.0/17.05.5/7.5
V5-7R5GB/9R0PB-Т420.5/22.017.0/20.07.5/9.0
V5-9R0GB/011PB-Т422.0/26.020.0/25.09.0/11.0
V5-011GB/015PB-Т426.0/35.025.0/32.011.0/15.0
V5-015GB/018PB-Т435.0/38.532.0/37.015.0/18.5
V5-018GB/022PB-Т438.5/46.537.0/45.018.5/22.0
V5-022GB/030PB-Т446.5/62.045.0/60.022.0/30.0
V5-030G(B)/037P(B)-Т462.0/76.060.0/75.030.0/37.0
V5-037G(B)/045P(B)-Т476.0/92.075.0/90.037.0/45.0
V5-045G(B)/055P(B)-Т492.0/113.090.0/110.045.0/55.0
V5-055G(B)/075P(B)-Т4113.0/157.0110.0/152.055.0/75.0
V5-075G(B)/093P(B)-Т4157.0/180.0152.0/176.075.0/93.0
V5-093G(B)/110P-Т4180.0/214.0176.0/210.093.0/110.0
V5-110G/132P-Т4214.0/256.0210.0/253.0110.0/132.0
V5-132G/160P-Т4256.0/307.0253.0/304.0132.0/160.0
V5-160G/185P-Т4307.0/345.0304.0/340.0160.0/185.0
V5-185G/200P-Т4345.0/385.0340.0/380.0185.0/200.0
V5-200G/220P-Т4385.0/430.0380.0/426.0200.0/220.0
V5-220G/250P-Т4430.0/468.0426.0/465.0220.0/250.0
V5-250G/280P-Т4468.0/525.0465.0/520.0250.0/280.0
V5-280G/315P-Т4525.0/590.0520.0/585.0280.0/315.0
V5-315G/355P-Т4590.0/665.0585.0/650.0315.0/355.0
V5-355G/400P-Т4665.0/785.0650.0/725.0355.0/400.0
V5-400G/450P-Т4785.0/883.0725.0820.0400.0/450.0


Функциональность

Основные функцииДиапазон частотВекторное управление: 0 ~ 600 Гц

VF контроль: 0 ~ 1200 Гц
Несущая частота1кГц ~ 15кГц; несущая частота будет автоматически

регулируется согласно нагрузочным характеристикам.
Входная частота

разрешающая способность
Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота × 0,1%
Режим управленияВекторное управление без обратной связи;

V/F контроль
Пусковой моментМашина в режиме G: 0,5 Гц / 180% (векторное управление без обратной связи)

Машина в режиме P: 0,5 Гц / 120% (векторное управление без обратной связи)
Регулировка скорости1 : 200 (Векторное управление без обратной связи)
Стабильная скорость ТочностьЦикл: Векторное управление потоком : ≤ ± 0,5% (номинальной синхронной скорости)
Стабилизация

контроль скорости
Цикл: Векторное управление потоком : ≤ ± 0,3% (номинальной синхронной скорости)
Отклик крутящего момента≤40 мс (управление вектором открытого магнитного потока)
ПерегрузкаРежим G: 150% номинального тока - 60 с; 180% номинального тока - 5 с.

Режим P: 130% номинального тока - 60 с; 150% номинального тока – 5с
Повышение крутящего моментаАвтоматический подъем крутящего момента; увеличение крутящего момента вручную от 0,1% до 30,0%
V/FЛинейный V/F, Многоточечный V/F и Квадратичный V/F
Ускорение и замедление скоростиРежим увеличения и уменьшения скорости происходит по прямой или S-образной кривой; четыре вида ускорения и замедления времени; Диапазон времени ускорения и замедления от 0с ~ до 3000с
DC тормозЧастота торможения постоянным током: 0Гц ~ максимальная частота; время торможения: 0 ~ 36с, значение тока торможения: от 0% до 100%
Jog контрольДиапазон частот толчкового режима: 0,00 Гц ~ 50,00 Гц; Время ускорения / замедления толчкового режима: 0,0 ~ 3000,0 с.
Простые функции ПЛЦ и многоскоростная работаОн может реализовать до 16 сегментов скорости, работающих через встроенный ПЛК или терминал управления
Встроенный PIDЛегко реализовать систему управления с замкнутым циклом с технологическим управлением.


Компоненты предложенного частотного преобразователя могут работать совместно с компонентами VFD следующих марок (AC Drive, Frequency inverter, Variable frequency drive, VSD, Inverter): ABB, SIEMENS, DANFOSS, VACON, SEW, LENZE, PETER ELECTRONIC, LEISTER, WATT DRIVE, KEB, BONFIGLIOLI, NORD, CAG ELECTRIC MACHINERY, INTECNO, SYCOTEC, KB ELECTRONICS, TDE MACNO SPA, GEFRAN, CONTROL TECHNIQUES, PEPPERL FUCHS, GRUNDFOS, VEM MOTORS, BR INDUSTRI-ELEKTRONIK, RK ROSE+KRIEGER, CARLO GAVAZZI, LEROY SOMER, VERLINDE, TRANSTECNO, STAHL CRANE SYSTEMS GMBH, MIYACHI, DEMAG CRANES COMPONENTS, ABM, ROSSI, COGNITO QUAM, GE, AIRTECNICS, Delta, Teco, Toshiba, Mitsubishi, fuji, Yaskawa, Hitachi, Omron, Panasonic, HYUNDAI, LS/LG
