Соосный цилиндрический редуктор MR973 и NR973

10 об/мин ... 40 об/мин

Мотор-редуктор MR973-180L/4, NR973-180L/4 - это цилиндрическое многоступенчатое трансмиссионное устройство, призванное для снижения оборотов, исходящих от электромашины номиналом 22кВт, преобразования получаемой энергии в передаваемое усилие на выходном валу до 16000Nm.
Причем, скорость вращений исполнительного вала - 11 об/мин - 33 об/мин.

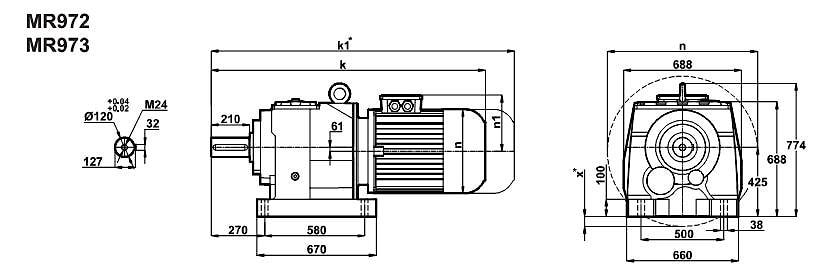

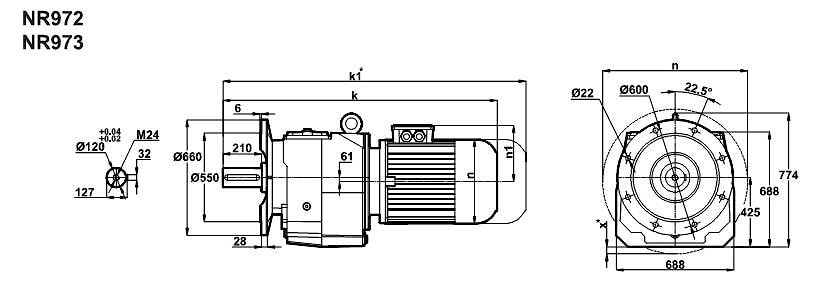

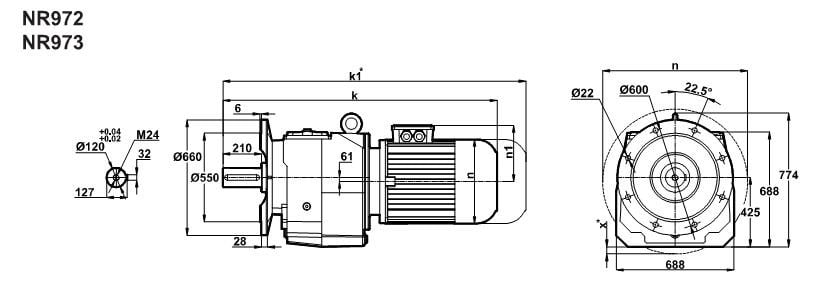

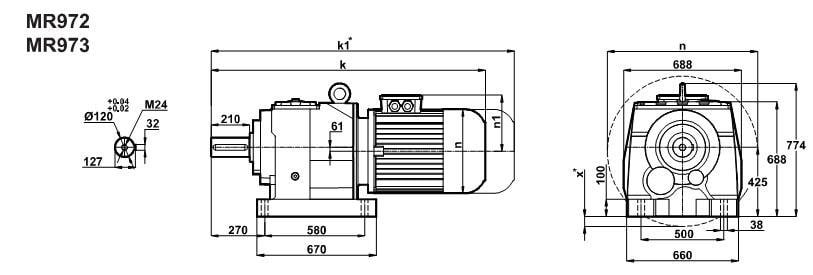

Привод выпускается в исполнении на лапах и фланцевом исполнении. Пространственные расположения: В3, В5, В5', В6, В7, V3, V5, V5', V6, V7.

Гарантия - 2 года.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
11	18884	132,83	100154	1,0	MR973-180L/4 NR973-180L/4	1185 1235
12	16542	116,17	114241	1,1
14	14643	102,69	123920	1,2
15	13071	91,56	130920	1,4
17	11749	82,2	136624	1,5
20	10018	70,07	143062	1,8
23	8844	61,77	146928	2,0
26	7855	54,8	150097	2,3
29	7012	48,86	152656	2,6
33	6076	42,3	155349	3,0
38	5364	37,29	157301	3,4

Вернуться к выбору мощностей

Редуктор MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
