Соосный цилиндрический редуктор MR772 MR773 NR772 NR773

30 об/мин ... 100 об/мин

Соосный цилиндрический мотор-редуктор MR772-180L/4, NR772-180L/4, MR773-180L/4, NR773-180L/4 представляет собой комбинацию из асинхронного электрического двигателя номинальной мощностью 22кВт переменного тока 380В и редукторного механизма, изготовленного в виде осевого привода с цилиндрическими передачами.
Передаточные числа i=15 - i=50.
Вращающий момент на выходе: 2000Nm - 6000Nm.
Предельные радиальные нагрузки до 26000N.
Корпус - литой, чугунный, моноблочного типа - что придает зубчатой передаче ряд эксплуатационных преимуществ.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
24	8478	59,52	26002	0,8	MR773-180L/4 NR773-180L/4	462 466
27	7353	51,54	26380	1,0
31	6441	45,08	26522	1,1
35	5686	39,74	26502	1,3
40	5050	35,25	26365	1,4
45	4508	31,43	26144	1,6
56	3600	26,86	25469	2,0	MR772-180L/4 NR772-180L/4	443 446
63	3224	22,24	25068	2,2
73	2785	19,23	24484	2,5
84	2415	16,65	23852	2,8
96	2115	14,56	23228	2,8
109	1867	12,84	22619	3,1

Вернуться к выбору мощностей

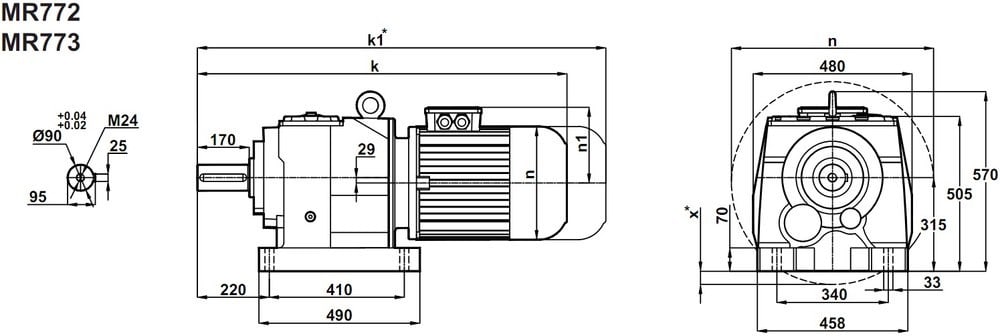

Редуктор MR772 и MR773 является полным аналогом мотор-редукторов Н142 и Н143 , Н 142 и Н 143 (производства Motovario (Италия) , мотор-редукторов MNHL90/2 и MNHL 90 3 , MNHL90 2 и MNHL 90-3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK72 , SK73 , SK82 , SK83 , SK 72 , SK 73 , SK 82 , SK 83 (производства Nord (Германия) , мотор-редукторов C90 2P , C90 3P , C 90 2P , C 90 3 P , C 902 P , C 903 P (производства Bonfiglioli (Италия) , мотор-редукторов 3МП125 (110) , 3 МП 125 (120) , 3 МП-125 (130) , 3МП-125 (160) , 3 МП 125 (110) , 3 МП125 (120) , МП-125 (130) , МП125 (160) , 3 МП-125 (140) ( производства украинских и российских заводов) , мотор-редукторов МР3-315 Щ , МР3 315 Щ , МР3-315 Щ , МР 3-315 Щ , МР 3 315-Щ , МР 3-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ , МР1-500 Щ , МР1 500 Щ , МР1-500 Щ , МР 1-500 Щ , МР 1 500-Щ , МР 1-500 Щ (производства Тамбовполимермаш).

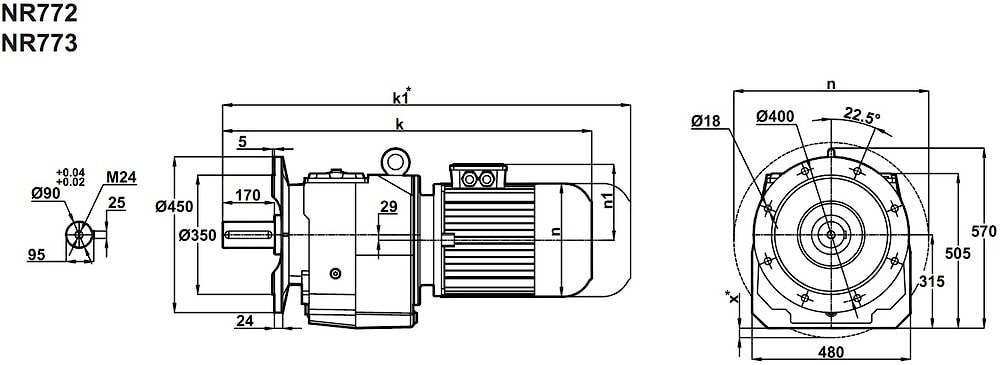

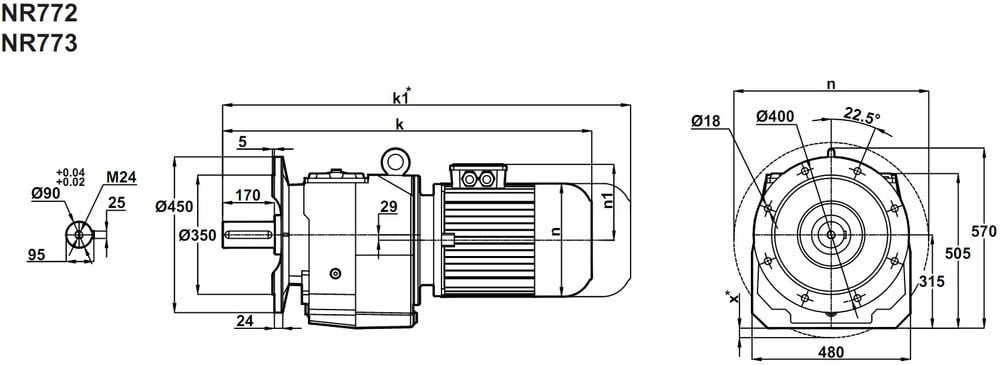

Редуктор NR772 и NR773 является полным аналогом мотор-редукторов C902 F и C903 F , C 902 F и C 903 F , C 90 2 F и C 90 3 F (производства Bonfiglioli Италия) , MNHL90/2-F и MNHL90/3-F , MNHL90 2-F и MNHL 90 3 F , MNHL 902 F и MNHL 90 3-F (производства Siti (Италия) , HF142 , HF143 , HF 142 , HF 143 , HF 14 2 , HF14 3 (от Motovario , Италия).
И техническим аналогом моторредукторов SK72F , SK73F , SK82F , SK83F , SK 72F , SK 73 F , SK 82F , SK 8 3 F , SK72 F , SK 73 F , SK 82 F , SK 83F (произведенных Nord (Германия) , мотор-редукторов МР3 315 Ф1В , МР 3 315 Ф2В , МР3 315-Ф1В , МР 3-315 Ф 2В , М Р 3 315 Ф1 В , МР3 315Ф1В , МР 3-315 Ф2В , МР 3 315 Ф2В , МР3-315 Ф 1 В , МР2 315 Ф1В , МР 2 315 Ф 2В , МР2 315-Ф1В , МР 2-315 Ф2В , М Р 2 315 Ф1В , МР2 315Ф1 В , МР 2-315 Ф2В , МР 2 315 Ф1В , МР 2-315 Ф2В (производства Тамбовполимермаш) .
