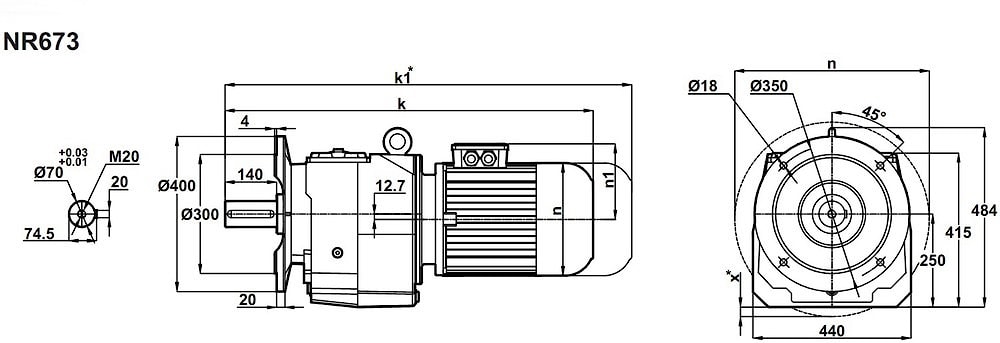

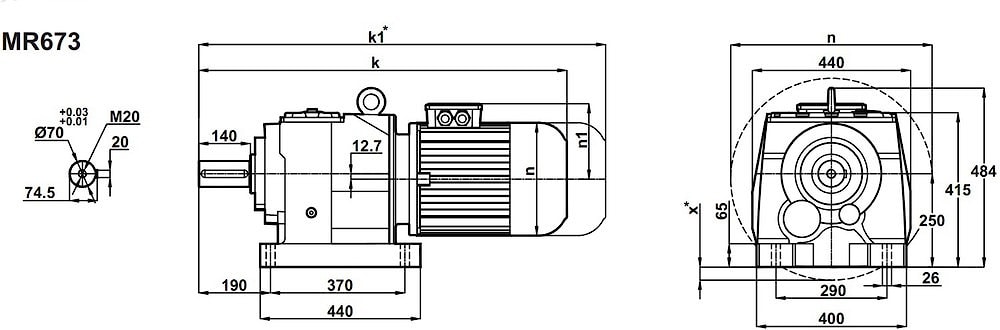

Соосный цилиндрический редуктор MR673 и NR673

10 об/мин ... 40 об/мин

Трехфазный асинхронный электродвигатель переменного тока с номинальной мощностью 5,5 киловатт, в четырех полюсной и шести полюсной комбинации, и редукторная часть, с усовершенствованным цилиндрическим эвольвентным зацеплением, в виде осевой редукторной насадки представлен мотор-редуктором моделей MR673-132S/4 NR673-132S/ 4 MR673-132S/6b NR673-132S/6b.
Эффективнее использовать привод с передаточными отношениями i=40 - i=75.
Надежный, неприхотливый, экономичный редукторный механизм. Легко адаптируется к Вашему набору технологических задач.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
10	5046	91,84	51161	0,8	MR673-132S/6b NR673-132S/6b	243 245
12	3973	72,26	28437	1,0
14	3557	64,6	32928	1,1
15	3256	91,84	35714	1,2	MR673-132S/4 NR673-132S/4	240 243
19	2565	72,26	34645	1,6
22	2296	64,6	33788	1,7
24	2048	57,56	32893	2,0
29	1744	49,03	31637	2,3
33	1502	42,15	30451	2,7
38	1305	36,58	29344	3,1

Вернуться к выбору мощностей

Редуктор MR673 является полным аналогом мотор-редукторов Н122 и Н123 , Н 122 и Н 123 (производства Motovario (Италия) , мотор-редукторов MNHL70/2 и MNHL70/3 , MNHL 70 2 и MNHL 703 , MNHL70 2 и MHL 70 3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK62 , SK63 , SK 62 , SK 63 (производства Nord (Германия) , мотор-редукторов С80 2 Р , С80 3P , С 80 2 Р , С 80 3 P , С 802 Р , С 803 P (от Bonfiglioli (Италия) , мотор-редукторов 3МП100 (110) , 3 МП 100 (120) , 3 МП-100 (130) , 3МП-100 (160) , 3 МП 100 (110) , 3 МП100 (120) , МП-100 (130) , МП100 (160) , 3 МП-100 (140) , МЦ2С-160 (150) и 4МЦ2С-160 (110) , МЦ2С 160 (110) и 4 МЦ2С 160 (120) , МЦ 2С 160 (130) и 4МЦ 2С 160 (160) ( производства украинских и российских заводов) , мотор-редукторов МР1-315 Щ , МР1 315 Щ , МР1-315 Щ , МР 1-315 Щ , МР 1 315-Щ , МР 1-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ (производства Тамбовполимермаш).

Редуктор NR673 является полным аналогом мотор-редукторов C802 F и C803 F , C 802 F и C 803 F , C 80 2 F и C80 3 F (производства Bonfiglioli Италия) , MNHL70/2-F и MNHL70/3-F , MNHL 70 2 F и MNHL 703 F , MNHL70 2-F и MHL 70 3 F (производства Siti (Италия) , HF122 , HF123 , HF 122 , HF 123 (от Motovario , Италия).
И техническим аналогом мотор редукторов SK62F , SK63F , SK 62 F , SK 63 F , SK 62F , SK 63F (произведенных Nord (Германия) , мотор-редукторов 3МП-100 , 3МП100 , 3 МП-100 , 3МП-100М , 3МП100 М, 3 МП-100 М , 3МП-100 , 3МП100 , 3 МП-100 , 4МЦ 2С 160 (310) , 4 МЦ 2С-160 (310) , МЦ 2С160 (330) , МЦ 2С 160 (320) , 4МЦ2С 160 (310) , 4 МЦ2С-160 (330) , 4 МЦ 2С 160 (320) , МЦ 2 С160 (330) (производства российских и украинских заводов ) , мотор редукторов МР1 315 Ф1В , МР 1 315 Ф2 В , МР1 315-Ф1В , МР 1-315 Ф2В , М Р 1 315 Ф1В , МР1 315Ф 2В , МР 1-315 Ф1В , МР 1 315 Ф 2В , МР1-315Ф 1В , МР2 315 Ф1В , МР 2 315 Ф2 В , МР2 315-Ф 1В , МР 2-315 Ф1В , М Р 2 315 Ф2 В , МР2 315-Ф2В , МР 2-315 Ф 1В , МР 2 315-Ф2 В , МР2-315 Ф1-В (производства Тамбовполимермаш).
