Соосный цилиндрический редуктор MR573, NR573

Номинальная мощность - 5,5 кВт

Выходные обороты: 20 об/мин ... 70 об/мин

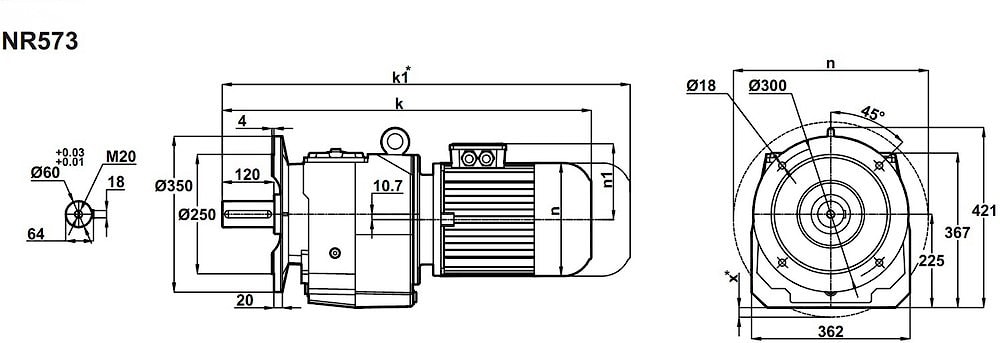

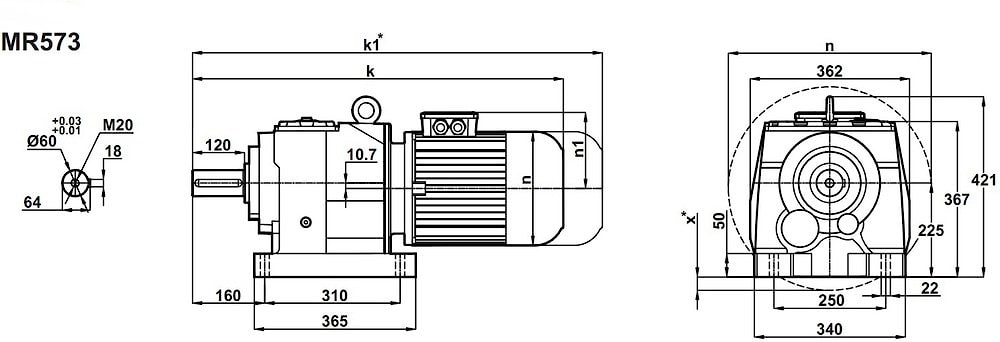

Соосно-цилиндрический мотор-редуктор MR573-132S/4 (исполнение на лапах) NR573-132S/4 (фланцевое исполнение) представляет собой зубчатый механизм в монолитном корпусе в сборе с электродвигателем мощностью 5,5 кВт, номинальный крутящий момент - 2600 Нм.
Исполнения: на лапах, фланцевое.
Пространственное расположения: М1 , М2 , М3 , М4 , М5 , М6 .
Рациональные передаточные числа для данного габарита i=25 ... i=75 (при четырех полюсной конструкции электродвигателя).
Совершенная конструкция и прочное расположение зубчатых колес в моноблочном корпусе положительно влияют на конечный показатель допустимых радиальных нагрузок на выходном валу - до 22000 Н.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
19	2665	75,10	16869	1,0	MR573-132S/4 NR573-132S/4	124 126
22	2257	63,47	21885	1,2
27	1852	52,06	23761	1,5
30	1638	45,97	24575	1,6
34	1457	40,86	25125	1,9
41	1235	34,56	25589	2,2
52	968	27,16	23887	2,8
58	856	23,99	23987	2,9
66	762	21,32	23962	3,1

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
