Соосный цилиндрический редуктор MR774, NR774

Номинальная мощность - 5,5 кВт

Выходные обороты - 6,0 об/мин ... 10 об/мин

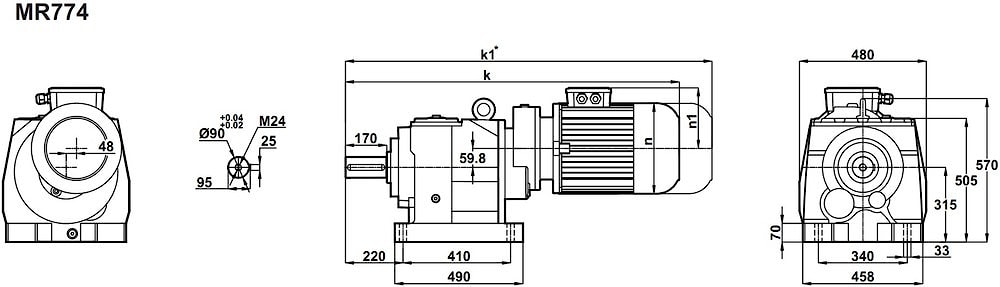

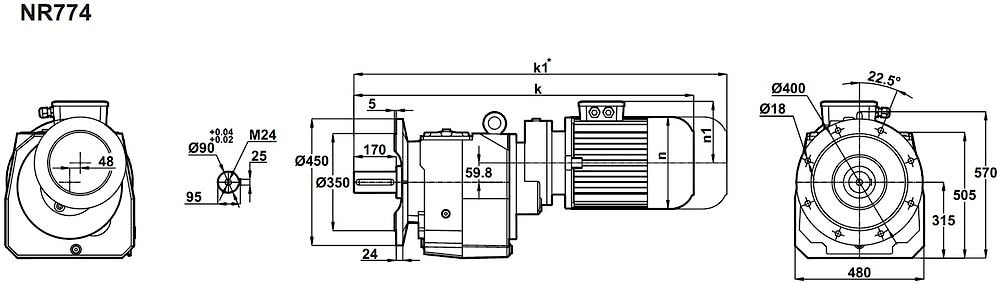

Соосно-цилиндрический мотор-редуктор MR774-132S/4 (исполнение на лапах) и NR774-132S/4 (фланцевое исполнение)представляет собой мощную шестеренчатую трансмиссию осевого типа, с цилиндрическим эвольвентным зацеплением, функционирующую в тандеме с пяти кило ваттным обще промышленным электродвигателем переменного тока, 380 В, призванную для получения крутящего момента на выходном валу.
Исполнение редукторного механизма может быть на лапах и фланце.
Рациональные выходные обороты для данного габарита считаются: 6,5 об/мин ... 9,9 об/мин (при минимальных требованиях к ожидаемому сервис-фактору.
Номинальный крутящий момент на выходном валу - 7500 Nm.
Радиально осевые нагрузки 45 000 N.

Гарантия - 2 года.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
5,8	8369	241,81	32090	0,9	MR774-132S/4 NR774-132S/4	346 352
6,5	7496	216,32	44860	1,0
7,5	6476	187,07	55514	1,1
8,6	5617	161,98	62623	1,3
9,9	4920	141,67	67562	1,5

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
