Соосный цилиндрический редуктор MR472, MR473 и NR472 NR473

30 об/мин ... 150 об/мин

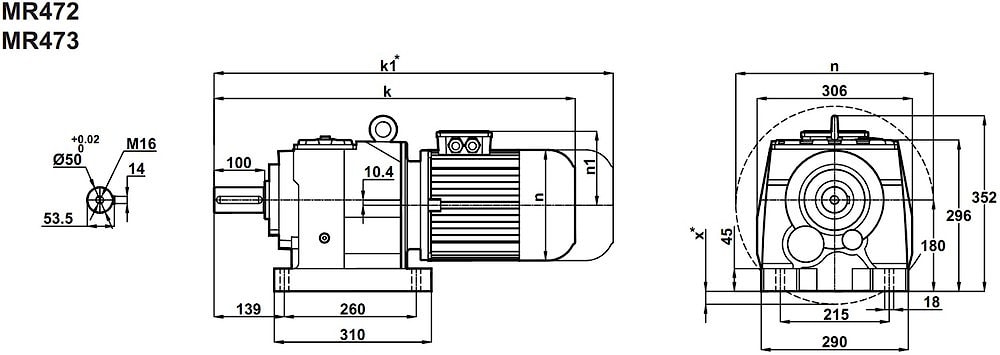

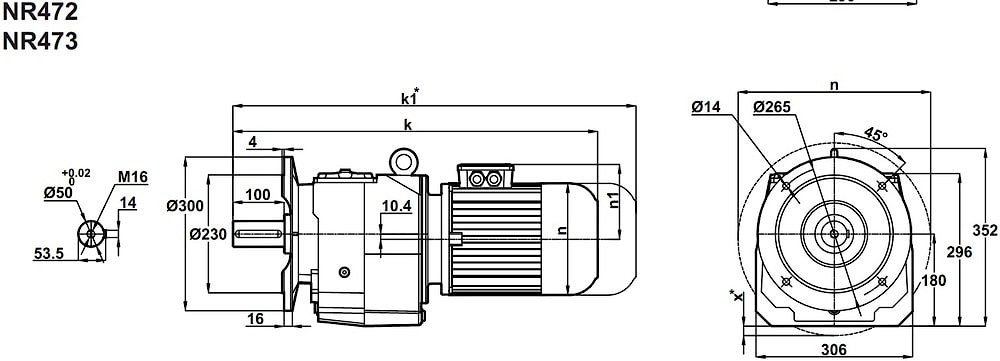

Механическая зубчатая передача, компактно помещенная в монолитный корпус, и асинхронный электромотор 5,5кВт - представляет соосную цилиндрическую редукторную трансмиссию моделей MR472-132S/4 (лапы), NR472-132S/4 (фланец), MR473-132S/4 (лапы), NR473-132S/4 (фланец).
В сборе с электродвигателем - агрегат называется мотор редуктором.
При данном номинале мощности средне скоростной привод 33 - 147 об/мин, достигает крутящие моменты 400 - 1500Nm.
Редукторный механизм заправлен заводской смазкой.

Гарантийные обязательства от производителя - 24 месяца.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
25	1986	55,82	8799	0,8	MR473-132S/4 NR473-132S/4	126 129
29	1747	49,05	12605	0,9
33	1524	42,75	12481	1,0
37	1337	37,45	12314	1,2
45	1106	30,93	12006	1,4
55	920	25,67	11648	1,7
63	801	22,15	10499	1,8	MR472-132S/4 NR472-132S/4	124 128
75	678	18,72	10173	2,1
81	624	1725	10007	2,1
91	556	15,35	9764	2,2
103	492	13,56	9498	2,5
116	437	12,05	9242	2,7
130	391	10,79	8948	2,8
147	346	9,53	8680	3,0

Вернуться к выбору мощностей

Редуктор MR472 и MR473 является полным аналогом мотор-редукторов МТС62А и МТС63А , МТС 62 А и МТС 63А , МТС 62А и МТС 63 А (производства Tos-znojmo (Чешская республика) , Н082 и Н083 , Н 082 и Н 083 (производства Motovario (Италия) , MNHL50/2 и MNHL50/3 , MNHL 50 2 и MNHL 50 3 , MHL 50 2 и MNHL50 3 (производитель Siti (Италия) MRD62 и MRD63 , MRD 62 и MRD 63 (производства Varvel (Италия).
И техническим аналогом мотор-редукторов С61 2 Р , С61 3P , С 61 2 Р , С 61 3P , С 612 Р , С 613P (от Bonfiglioli (Италия) , SK42 , SK43 , SK 42 , SK 43 (производства Nord (Германия) , мотор-редукторов 3МП63 (110) , 3 МП 63 (120) , 3 МП-63 (130) , 3МП-63 (160) , 3 МП 63 (110) , 3 МП63 (120) , МП-63 (130) , МП63 (160) , 3 МП-63 (140) , 1МЦ2С-125 (150) и 4МЦ2С-125 (110) , 1 МЦ2С 125 (110) и 4 МЦ2С 125 (120) , 1 МЦ 2С 125 (130) и 4МЦ 2С 125 (160) ( производства украинских и российских заводов) , мотор-редукторов МПО2М-15-Щ , МПО 2М 15 Щ , МПО-2М 15Щ (производства Тамбовполимермаш).

Редуктор NR472 и NR473 является полным аналогом мотор-редукторов С612 UF , C613 UF , С 612 UF , C 613 U F , С 61 2 UF , C 61 3 U F (производства Bonfiglioli (Италия) MNHL50/2-F и MNHL50/3-F , MNHL 50 2-F и MNHL 50-3 F , MNHL 502 F и MHL 50 3-F (производства Siti (Италия) , MRD62-DFU , MRD63-DFU , MRD 62 D FU , MRD 63 D F U , MRD 62D FU , MRD63 DFU (производства Varvel/Приводная техника (Италия/Россия) , МТС62А-FL и МТС63А-FL , МТС 62А FL и МТС 63 А-FL , МТС 62 А FL и МТС 63А FL (производства TOS ZNOJMO (Чехия) HF082 , HF083 , HF 082 , HF 083 (от Motovario , Италия).
И техническим аналогом мотор-редукторов SK42F , SK43F , SK 42 F , SK 43F , SK 42F , SK 43 F (произведенных Nord (Германия) , мотор-редукторов 3МП-63 , 3МП63 , 3 МП-63 , 3МП-63М , 3МП63 М, 3 МП-63 М , 3МП-63 , 3МП63 , 3 МП-63 , 1МЦ2С 125 (310) , 1 МЦ 2С-125 (310) , МЦ 2С125 (330) , 1МЦ 2С 125 (320) , 4МЦ2С 125 (310) , 4 МЦ2С-125 (330) , 4 МЦ 2С 125 (320) , МЦ 2 С125 (330) (производства российских и украинских заводов ) , мотор редукторов МПО2М-15-В , МПО2М-15 Ф , МПО2М-15-ВК , МПО 2М 15-В , МПО2М 15 Ф , МПО 2М 15ВК , МПО 2М-15 В , МПО2М 15 Ф , МПО-2М 15 ВК (производства Тамбовполимермаш) .
