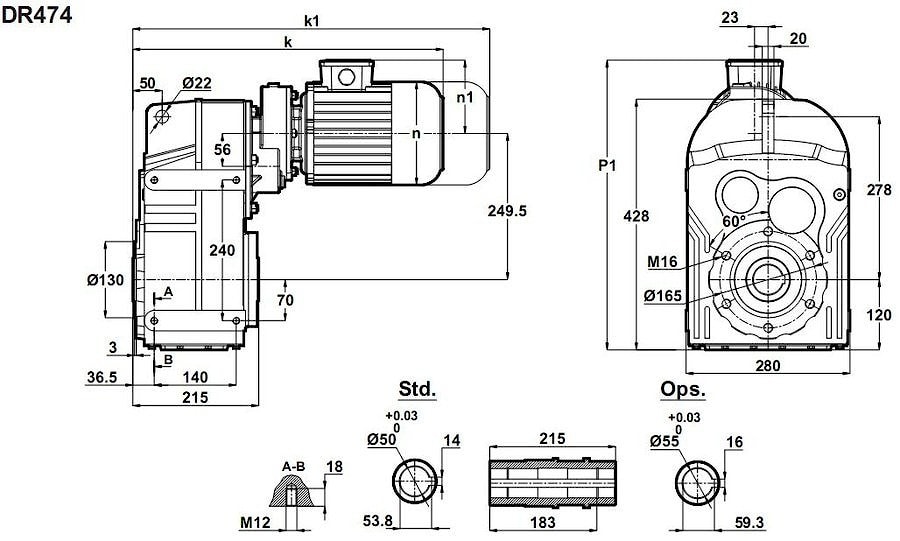

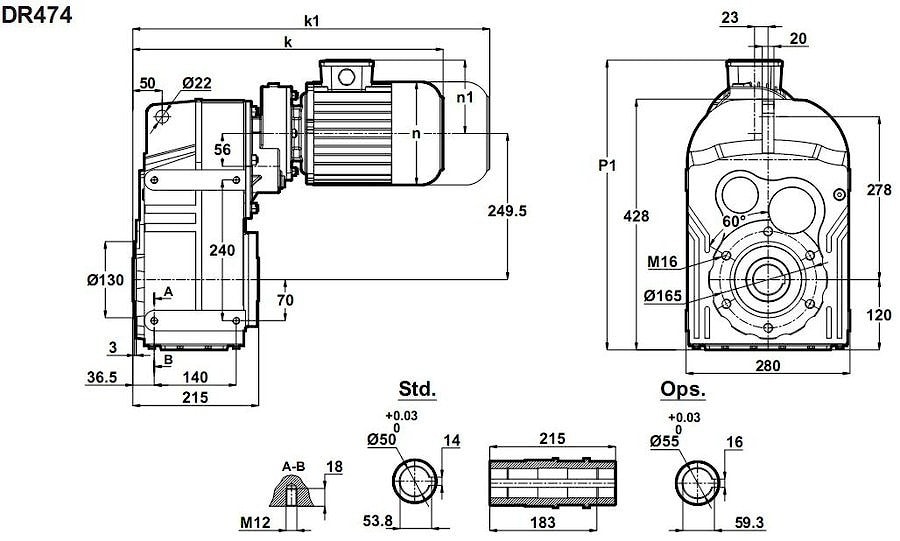

Цилиндрический редуктор DR474
2,5 об/мин ... 3,5 об/мин


Цилиндрический редуктор DR474   Зубчатая трансмиссионная передача DR474-71/4b ,
DR474-80/6a - электромеханическое устройство номинальной мощностью 370Вт (0,37KW) задает равномерное высоко оборотистое поступательное движение вала: 2800об/мин, 1400об/мин, 900об/мин, 700об/мин, за счет энергии высокой угловой скорости двигательной установки, проходя многоступенчатую шестереночную зубчатую передачу, достигается высочайшее значение крутящего усилия: 1000Н*м - 1500Н*м .
Передаточные числа i=450 ... i=522.
Допустимые радиальные нагрузки: 19000Н.

Условное обозначение
Каталог D-series

Обороты на выходном валуКрутящий момент на выходном валуПередаточное числоРадиальные нагрузки на выходной валСервис факторТип редуктораМасса
n2 (об/мин-1)M2 (Нм)iFr (Н)fsm (кг)
1,71878522,66115160,8DR474-80/6a119
2,01651458,98155210,9
2,41350584,15193071,1DR474-71/4b116
2,71207522,66207551,3
3,11061458,98220721,5



Вернуться к выбору мощностей

Мотор редуктор DR474 можно использовать как технический аналог мотор редуктору SK4282 / 12 / выпускаемых NORD , Германия ; мотор-редуктору F514 / производства Bonfiglioli , Италия.




Если вы хотите купить цилиндрический редуктор dr474 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
