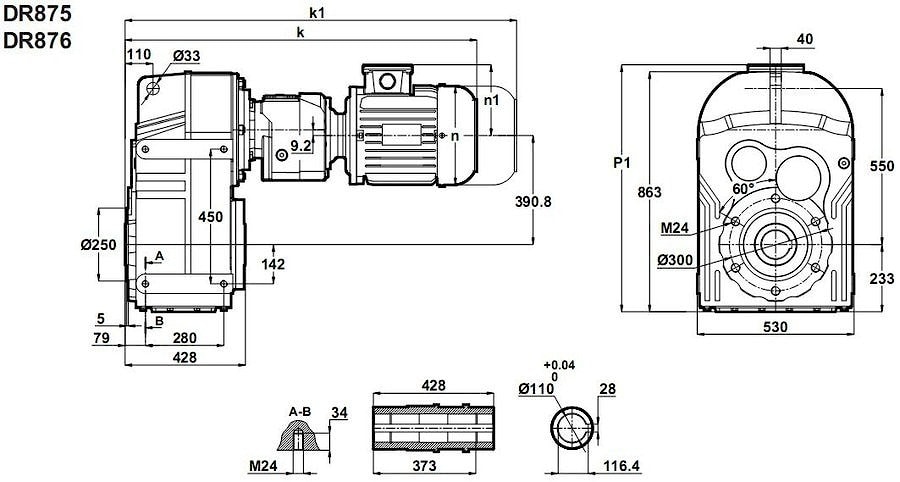

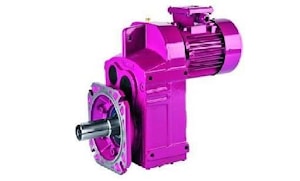

Цилиндрический редуктор DR875 и DR876

0,3 об/мин ... 0,8 об/мин

Цилиндрическая зубчатая трансмиссия с параллельным выходным валом DR875-71/4b или DR876-71/4b - мощный надежный одно скоростной редуктор в жесткой сцепке с электрическим мотором номинальной мощностью 0,37кВт (0,37/3000 , 0,37/1500, 0,37/1000 , 0,37/750) , и пяти ступенчатая или шести ступенчатая шестереночная редукторная часть с передаточными числами: i=1620 , i= 1820, i= 2050, i= 2350 , i= 2660 , i=3000 , i= 3400, i= 4000, i= 4760 , i= 5300, i=5940 , i= 6700 , i= 7600.
Доставляемые вращающие моменты : 4000Нм ~ 13000Нм.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,18	16634	7613,73	50860	0,8	DR876-71/4b	515
0,21	14643	6697,26	66723	0,9
0,24	12995	5940,18	76778	1,0
0,26	11610	5304,23	83922	1,1
0,29	10429	4762,49	89220	1,2
0,35	8790	4005,78	95710	1,5
0,41	7487	3405,63	100437	1,7
0,47	6659	2964,88	103099	2,0	DR875-71/4b	505
0,53	5978	2659,99	105151	2,2
0,59	5287	2356,74	107116	2,5
0,68	4608	2051,67	108937	2,8
0,77	4079	1813,10	110282	3,2
0,86	3650	1622,25	111326	3,6
