Соосный цилиндрический редуктор MR472, MR473 и NR472, NR473
60 об/мин ... 300 об/мин

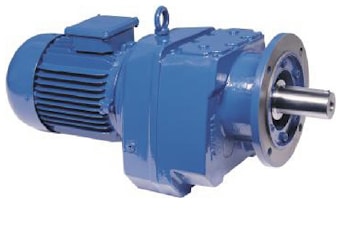

Соосный цилиндрический редуктор MR472, MR473 и NR472, NR473
С подводимой мощностью 11,0 кВт, на малых передаточных значениях i=4,0 ... i=20, следует выбирать мотор-редуктор следующих марок MR472-160M/4 (лапы) NR472-160M/4 (фланец) MR473-160M/4 (лапы) NR473-160M/4 (фланец).
Редуктор представляет собой двух и трех ступенчатую структуру цилиндрической передачи, расположенную в соосную приставку, с исполнением на лапах и фланцевом исполнении.
Вращение выходного вала: 64 об/мин ~ 287 об/мин.
Крутящий момент: до 1300Nm (Н*м).
Радиальные нагрузки: до 8000N (Н).

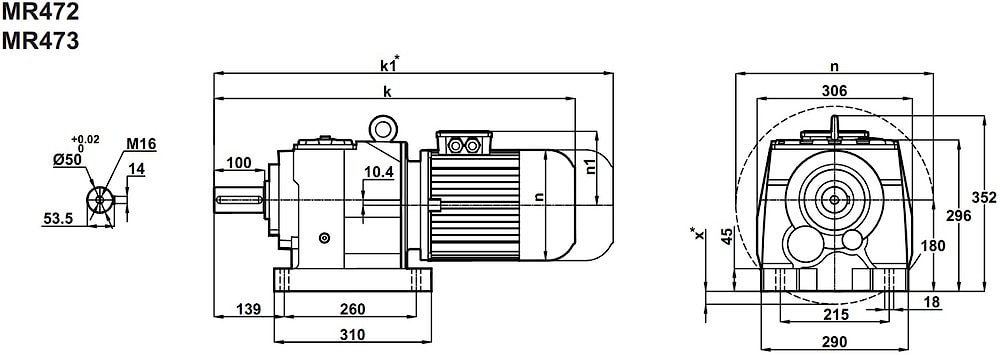

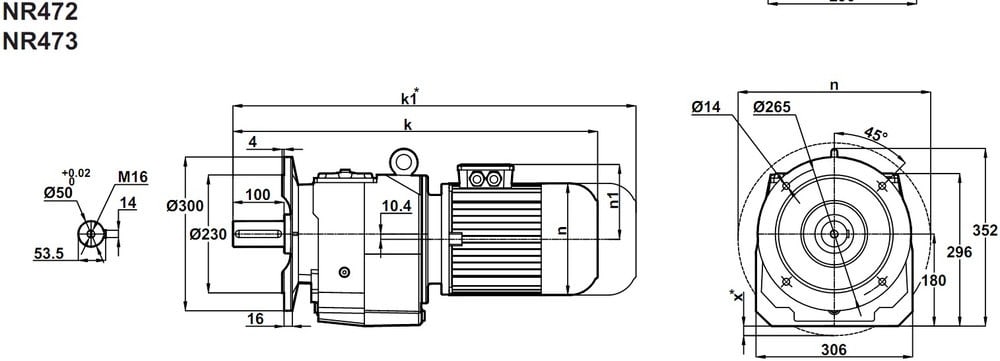

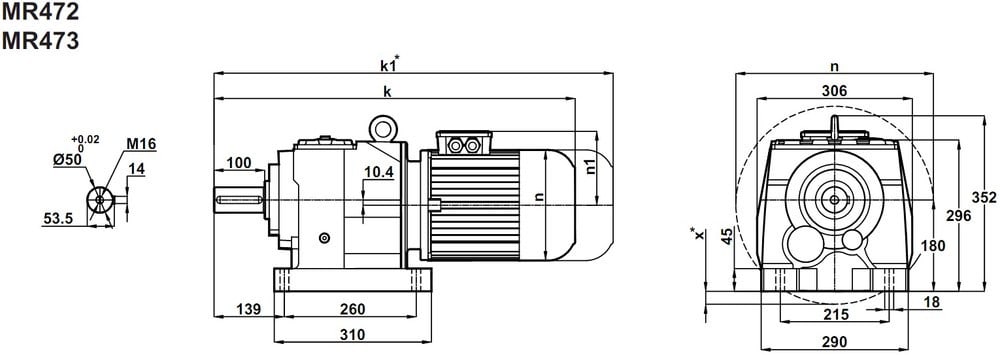

Условное обозначение
Каталог M-series
Обороты на выходном валуКрутящий момент на выходном валуПередаточное числоРадиальные нагрузки на выходной валСервис факторТип редуктораМасса
n2 (об/мин-1)M2 (Нм)iFr (Н)fsm (кг)
64155721,7487381,0MR473-160M/4
NR473-160M/4
182
184
78129418,0487491,2
81124917,2580861,0MR472-160M/4
NR472-160M/4
180
182
91111415,3580551,1
10398413,5679891,2
11687612,0579011,3
13078310,7976981,4
1476929,5375761,5
1656168,4774451,7
1785717,8773561,8
2114836,6571372,0
2474125,6669132,2
2873574,8966992,2


Вернуться к выбору мощностей


Редуктор MR472 и MR473 является полным аналогом мотор-редукторов МТС62А и МТС63А , МТС 62 А и МТС 63А , МТС 62А и МТС 63 А (производства Tos-znojmo (Чешская республика) , Н082 и Н083 , Н 082 и Н 083 (производства Motovario (Италия) , MNHL50/2 и MNHL50/3 , MNHL 50 2 и MNHL 50 3 , MHL 50 2 и MNHL50 3 (производитель Siti (Италия) MRD62 и MRD63 , MRD 62 и MRD 63 (производства Varvel (Италия).
И техническим аналогом мотор-редукторов С61 2 Р , С61 3P , С 61 2 Р , С 61 3P , С 612 Р , С 613P (от Bonfiglioli (Италия) , SK42 , SK43 , SK 42 , SK 43 (производства Nord (Германия) , мотор-редукторов 3МП63 (110) , 3 МП 63 (120) , 3 МП-63 (130) , 3МП-63 (160) , 3 МП 63 (110) , 3 МП63 (120) , МП-63 (130) , МП63 (160) , 3 МП-63 (140) , 1МЦ2С-125 (150) и 4МЦ2С-125 (110) , 1 МЦ2С 125 (110) и 4 МЦ2С 125 (120) , 1 МЦ 2С 125 (130) и 4МЦ 2С 125 (160) ( производства украинских и российских заводов) , мотор-редукторов МПО2М-15-Щ , МПО 2М 15 Щ , МПО-2М 15Щ (производства Тамбовполимермаш).

Редуктор NR472 и NR473 является полным аналогом мотор-редукторов С612 UF , C613 UF , С 612 UF , C 613 U F , С 61 2 UF , C 61 3 U F (производства Bonfiglioli (Италия) MNHL50/2-F и MNHL50/3-F , MNHL 50 2-F и MNHL 50-3 F , MNHL 502 F и MHL 50 3-F (производства Siti (Италия) , MRD62-DFU , MRD63-DFU , MRD 62 D FU , MRD 63 D F U , MRD 62D FU , MRD63 DFU (производства Varvel/Приводная техника (Италия/Россия) , МТС62А-FL и МТС63А-FL , МТС 62А FL и МТС 63 А-FL , МТС 62 А FL и МТС 63А FL (производства TOS ZNOJMO (Чехия) HF082 , HF083 , HF 082 , HF 083 (от Motovario , Италия).
И техническим аналогом мотор-редукторов SK42F , SK43F , SK 42 F , SK 43F , SK 42F , SK 43 F (произведенных Nord (Германия) , мотор-редукторов 3МП-63 , 3МП63 , 3 МП-63 , 3МП-63М , 3МП63 М, 3 МП-63 М , 3МП-63 , 3МП63 , 3 МП-63 , 1МЦ2С 125 (310) , 1 МЦ 2С-125 (310) , МЦ 2С125 (330) , 1МЦ 2С 125 (320) , 4МЦ2С 125 (310) , 4 МЦ2С-125 (330) , 4 МЦ 2С 125 (320) , МЦ 2 С125 (330) (производства российских и украинских заводов ) , мотор редукторов МПО2М-15-В , МПО2М-15 Ф , МПО2М-15-ВК , МПО 2М 15-В , МПО2М 15 Ф , МПО 2М 15ВК , МПО 2М-15 В , МПО2М 15 Ф , МПО-2М 15 ВК (производства Тамбовполимермаш) .
