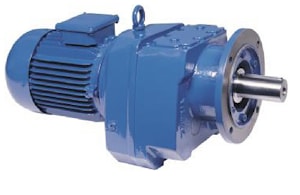

Соосный цилиндрический редуктор MR773 и NR773

15 об/мин ... 40 об/мин

Приводное решение для расчетной мощности в 11,0кВт (N=11KW) выпускается как моторредуктор MR773-160M/4
NR773-160M/4.
Асинхронный электродвигатель переменного тока 380В дает механическую входную скорость на ведущий вал соосного цилиндрического привода. За счет преобразования энергии низкого момента на входе, получаем среднюю скорость вращений вала 16 об/мин - 40 об/мин при высоком крутящем моменте до 6000Nm. Допускаемые радиальные нагрузки - 35000N.
Моноблочный корпус, высококлассное изготовление шестерен, множество эксплуатационных преимуществ.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
16	6164	86,76	36892	1,2	MR773-160M/4 NR773-160M/4	405 409
18	5474	76,94	36430	1,3
20	4903	68,83	35918	1,5
24	4237	59,52	35150	1,7
27	3675	51,54	34300	2,0
31	3219	45,08	33449	2,2
35	2842	39,74	32608	2,5
40	2524	35,25	31783	2,9

Вернуться к выбору мощностей

Редуктор MR773 является полным аналогом мотор-редукторов Н142 и Н143 , Н 142 и Н 143 (производства Motovario (Италия) , мотор-редукторов MNHL90/2 и MNHL 90 3 , MNHL90 2 и MNHL 90-3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK72 , SK73 , SK82 , SK83 , SK 72 , SK 73 , SK 82 , SK 83 (производства Nord (Германия) , мотор-редукторов C90 2P , C90 3P , C 90 2P , C 90 3 P , C 902 P , C 903 P (производства Bonfiglioli (Италия) , мотор-редукторов 3МП125 (110) , 3 МП 125 (120) , 3 МП-125 (130) , 3МП-125 (160) , 3 МП 125 (110) , 3 МП125 (120) , МП-125 (130) , МП125 (160) , 3 МП-125 (140) ( производства украинских и российских заводов) , мотор-редукторов МР3-315 Щ , МР3 315 Щ , МР3-315 Щ , МР 3-315 Щ , МР 3 315-Щ , МР 3-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ , МР1-500 Щ , МР1 500 Щ , МР1-500 Щ , МР 1-500 Щ , МР 1 500-Щ , МР 1-500 Щ (производства Тамбовполимермаш).

Редуктор NR773 является полным аналогом мотор-редукторов C902 F и C903 F , C 902 F и C 903 F , C 90 2 F и C 90 3 F (производства Bonfiglioli Италия) , MNHL90/2-F и MNHL90/3-F , MNHL90 2-F и MNHL 90 3 F , MNHL 902 F и MNHL 90 3-F (производства Siti (Италия) , HF142 , HF143 , HF 142 , HF 143 , HF 14 2 , HF14 3 (от Motovario , Италия).
И техническим аналогом моторредукторов SK72F , SK73F , SK82F , SK83F , SK 72F , SK 73 F , SK 82F , SK 8 3 F , SK72 F , SK 73 F , SK 82 F , SK 83F (произведенных Nord (Германия) , мотор-редукторов МР3 315 Ф1В , МР 3 315 Ф2В , МР3 315-Ф1В , МР 3-315 Ф 2В , М Р 3 315 Ф1 В , МР3 315Ф1В , МР 3-315 Ф2В , МР 3 315 Ф2В , МР3-315 Ф 1 В , МР2 315 Ф1В , МР 2 315 Ф 2В , МР2 315-Ф1В , МР 2-315 Ф2В , М Р 2 315 Ф1В , МР2 315Ф1 В , МР 2-315 Ф2В , МР 2 315 Ф1В , МР 2-315 Ф2В (производства Тамбовполимермаш) .
