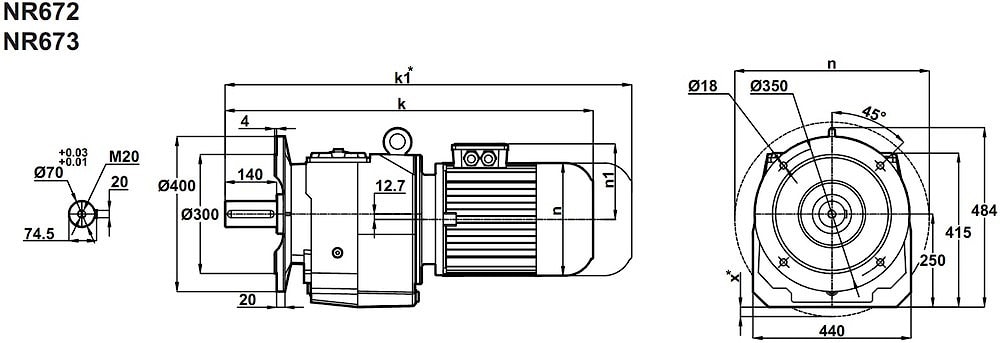

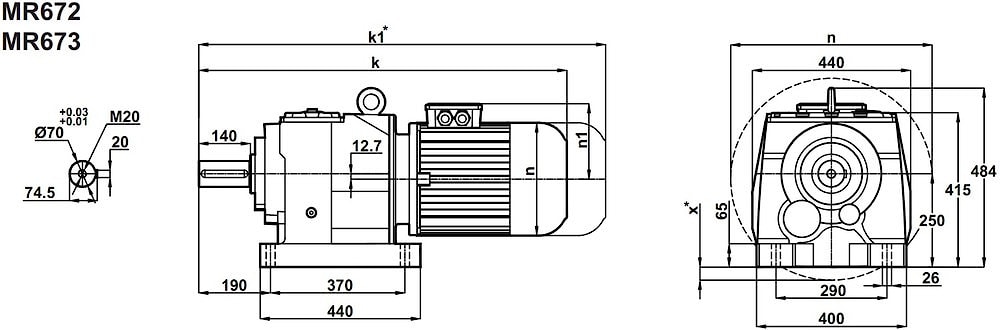

Соосный цилиндрический редуктор MR672, MR673, NR672, NR673

25 об/мин ... 150 об/мин

Двухступенчатый и трехступенчатый привод с шестереночными зубчатыми передачами на основе эвольвентного зацепления, в сборе с промышленным двигателем N=11KW, - предлагаются как мотор-редуктор моделей MR672-160M/4 NR672-160M/4 MR673-160M/4 NR673-160M/4.
Размах передаточных соотношений i=10 - i=60.
Область передаваемых моментов 1000Nm - 4000Nm.
Предел допустимых радиальных осевых нагрузок - 25000N.
Прочный корпус, высокоточное изготовление зубчатых колес.

Гарантия от производителя - 12 месяцев.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
22	4594	64,6	19196	0,9	MR673-160M/4 NR673-160M/4	298 302
24	4099	57,56	27014	1,0
29	3490	49,03	27594	1,1
33	3005	42,15	26975	1,3
38	2612	36,58	26328	1,5
44	2287	31,98	25669	1,7
50	2013	28,11	25005	2,0
56	1774	24,88	23752	2,2
62	1628	22,51	23811	2,2	MR672-160M/4 NR672-160M/4	294 298
70	1457	20,12	23195	2,3
78	1299	17,93	22557	2,5
92	1106	15,27	21667	2,9
107	952	13,13	20832	3,3
123	827	11,39	20056	3,3
141	724	9,96	19331	3,3
160	637	8,76	18648	3,3

Вернуться к выбору мощностей

Редуктор MR672 и MR673 является полным аналогом мотор-редукторов Н122 и Н123 , Н 122 и Н 123 (производства Motovario (Италия) , мотор-редукторов MNHL70/2 и MNHL70/3 , MNHL 70 2 и MNHL 703 , MNHL70 2 и MHL 70 3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK62 , SK63 , SK 62 , SK 63 (производства Nord (Германия) , мотор-редукторов С80 2 Р , С80 3P , С 80 2 Р , С 80 3 P , С 802 Р , С 803 P (от Bonfiglioli (Италия) , мотор-редукторов 3МП100 (110) , 3 МП 100 (120) , 3 МП-100 (130) , 3МП-100 (160) , 3 МП 100 (110) , 3 МП100 (120) , МП-100 (130) , МП100 (160) , 3 МП-100 (140) , МЦ2С-160 (150) и 4МЦ2С-160 (110) , МЦ2С 160 (110) и 4 МЦ2С 160 (120) , МЦ 2С 160 (130) и 4МЦ 2С 160 (160) ( производства украинских и российских заводов) , мотор-редукторов МР1-315 Щ , МР1 315 Щ , МР1-315 Щ , МР 1-315 Щ , МР 1 315-Щ , МР 1-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ (производства Тамбовполимермаш).

Редуктор NR672 и NR673 является полным аналогом мотор-редукторов C802 F и C803 F , C 802 F и C 803 F , C 80 2 F и C80 3 F (производства Bonfiglioli Италия) , MNHL70/2-F и MNHL70/3-F , MNHL 70 2 F и MNHL 703 F , MNHL70 2-F и MHL 70 3 F (производства Siti (Италия) , HF122 , HF123 , HF 122 , HF 123 (от Motovario , Италия).
И техническим аналогом мотор редукторов SK62F , SK63F , SK 62 F , SK 63 F , SK 62F , SK 63F (произведенных Nord (Германия) , мотор-редукторов 3МП-100 , 3МП100 , 3 МП-100 , 3МП-100М , 3МП100 М, 3 МП-100 М , 3МП-100 , 3МП100 , 3 МП-100 , 4МЦ 2С 160 (310) , 4 МЦ 2С-160 (310) , МЦ 2С160 (330) , МЦ 2С 160 (320) , 4МЦ2С 160 (310) , 4 МЦ2С-160 (330) , 4 МЦ 2С 160 (320) , МЦ 2 С160 (330) (производства российских и украинских заводов ) , мотор редукторов МР1 315 Ф1В , МР 1 315 Ф2 В , МР1 315-Ф1В , МР 1-315 Ф2В , М Р 1 315 Ф1В , МР1 315Ф 2В , МР 1-315 Ф1В , МР 1 315 Ф 2В , МР1-315Ф 1В , МР2 315 Ф1В , МР 2 315 Ф2 В , МР2 315-Ф 1В , МР 2-315 Ф1В , М Р 2 315 Ф2 В , МР2 315-Ф2В , МР 2-315 Ф 1В , МР 2 315-Ф2 В , МР2-315 Ф1-В (производства Тамбовполимермаш).
