Соосный цилиндрический редуктор MR673, NR673

Номинальная мощность - 4,0 кВт

Выходные обороты - 10 об/мин ... 30 об/мин

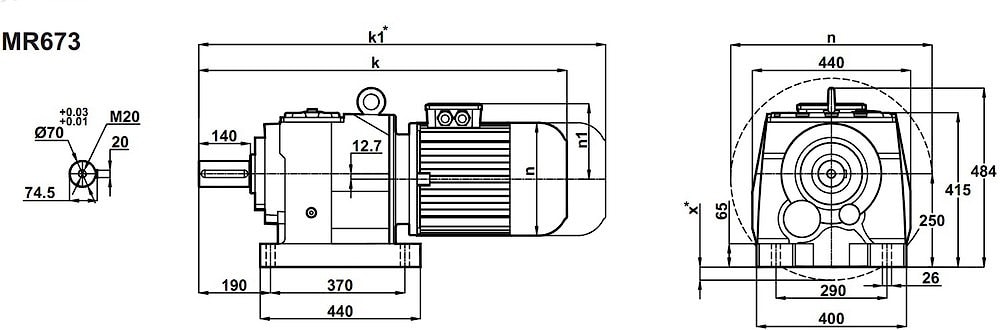

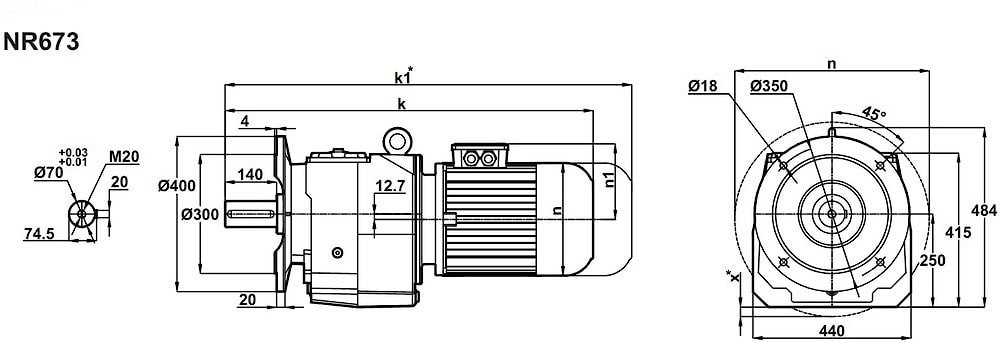

Cоосный цилиндрический мотор редуктор MR673-112M/4 (исполнение на лапах), NR673-112M/4 (фланцевое исполнение), MR673-132M/6a (исполнение на лапах), NR673-132M/6a (фланцевое исполнение) - это зубчатая передача, состоящая из шестеренчатых колес, сконструированных и изготовленных на высокоточном проектном и зубонарезном оборудовании, заключенная в моноблочный литой чугунный корпус, в котором надежно располагаются передаточные звенья привода; в жесткой сцепке с обще промышленным электродвигателем переменного тока 4,0 кВт / 4 KW, с входными оборотами n=1400об/мин и n=900об/мин.

Оптимальными для данной трансмиссии считаются выходные обороты: 10 об/мин ... 29 об/мин (без пересчета на необходимый сервис-фактор)

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
10	3667	91,84	31821	1,1	MR673-132M/6a NR673-132M/6a	236 239
12	2888	72,26	38758	1,4
14	2585	64,60	39296	1,5
15	2367	91,84	38475	1,7	MR673-112M/4 NR673-112M/4	236 238
19	1864	72,26	36270	2,1
22	1669	64,6	35241	2,4
24	1489	57,56	34188	2,7
29	1268	49,03	32740	3,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR672(3) и NR672(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR672(3) и NR672(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
