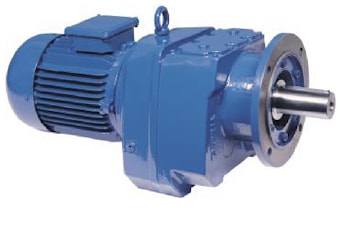

Соосный цилиндрический редуктор MR874 и NR874

3,0 об/мин … 8,0 об/мин

Низко оборотистый цилиндрический передаточный механизм, призванный для достижения крутящего момента на выходном валу 7500Nm - 10000Nm, при электрической механической нагрузке на входе от двигателя 4кВт, - предлагается мотор-редуктор моделей MR874-112M/4 , NR874-112M/4 , MR874-132M/6a , NR874-132M/6a.
Рациональные передаточные числа i=200 - i=350.
Доступны исполнение на лапах, фланцевое и комбинированное исполнение. Пространственные расположения мотор-редуктора M1 , M2 , M3 , M4 , M5 , M6 .

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
2,5	13770	353,03	28136	0,9	MR874-132M/6a NR874-132M/6a	620 625
3,0	11664	298,37	29320	1,1
3,5	9990	399,05	69736	1,3	MR874-112M/4 NR874-112M/4	616 621
4,0	8852	353,03	77023	1,5
4,7	7498	298,37	84553	1,7
5,7	6156	244,71	90936	2,1
7,3	4847	192,08	96330	2,7
7,8	4494	178,4	97664	2,9

Вернуться к выбору мощностей

Редуктор MR874 является аналогом мотор-редукторов С100 4 Р , С 100 4 Р , С 1004 Р (производства Bonfiglioli (Италия).

Редуктор NR874 является полным аналогом мотор-редукторов С100 4 F , С 100 4 F , С 100 4F (производства Bonfiglioli (Италия).
