Соосный цилиндрический редуктор MR773 и NR773

10 об/мин ... 15 об/мин

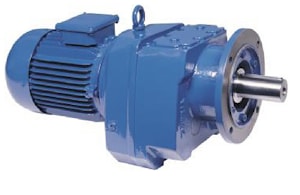

Электродвигатель с мощностью 4кВт в шести полюсной модификации и редукторный механизм линейного типа, цилиндрического, эвольвентного зацепления предлагается мотор редуктором моделей MR773-132M/6a (исполнение на лапах) и NR773-132M/6a (фланцевое исполнение).
Рационально использовать редуктор с передаточными числами от i=60 до i=90. Достигаемое усилие на тихоходном валу 2500Nm - 35000Nm.
Гарантия - 2 года.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
10	3468	86,76	50662	2,1	MR773-132M/6a NR773-132M/6a	332 337
12	3080	76,94	49222	2,3
13	2758	68,83	47889	2,6
15	2383	59,52	46151	3,0

Вернуться к выбору мощностей

Редуктор MR773 является полным аналогом мотор-редукторов Н142 и Н143 , Н 142 и Н 143 (производства Motovario (Италия) , мотор-редукторов MNHL90/2 и MNHL 90 3 , MNHL90 2 и MNHL 90-3 (производитель Siti (Италия).
И техническим аналогом мотор-редукторов SK72 , SK73 , SK82 , SK83 , SK 72 , SK 73 , SK 82 , SK 83 (производства Nord (Германия) , мотор-редукторов C90 2P , C90 3P , C 90 2P , C 90 3 P , C 902 P , C 903 P (производства Bonfiglioli (Италия) , мотор-редукторов 3МП125 (110) , 3 МП 125 (120) , 3 МП-125 (130) , 3МП-125 (160) , 3 МП 125 (110) , 3 МП125 (120) , МП-125 (130) , МП125 (160) , 3 МП-125 (140) ( производства украинских и российских заводов) , мотор-редукторов МР3-315 Щ , МР3 315 Щ , МР3-315 Щ , МР 3-315 Щ , МР 3 315-Щ , МР 3-315 Щ , МР2-315 Щ , МР2 315 Щ , МР2-315 Щ , МР 2-315 Щ , МР 2 315-Щ , МР 2-315 Щ , МР1-500 Щ , МР1 500 Щ , МР1-500 Щ , МР 1-500 Щ , МР 1 500-Щ , МР 1-500 Щ (производства Тамбовполимермаш).

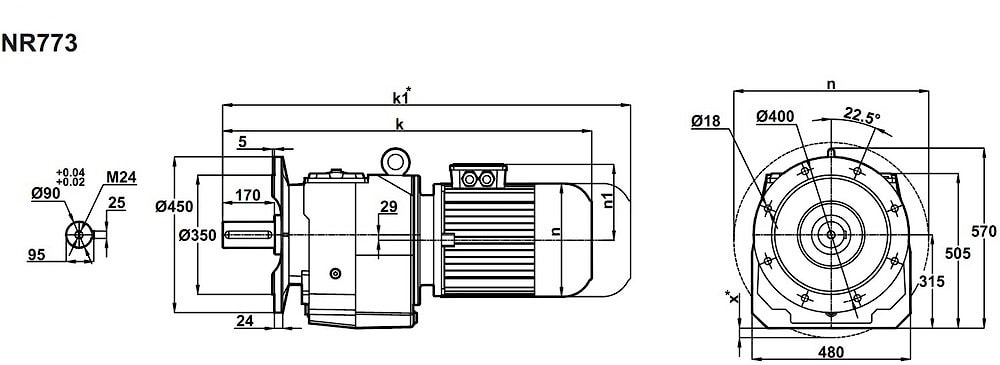

Редуктор NR773 является полным аналогом мотор-редукторов C902 F и C903 F , C 902 F и C 903 F , C 90 2 F и C 90 3 F (производства Bonfiglioli Италия) , MNHL90/2-F и MNHL90/3-F , MNHL90 2-F и MNHL 90 3 F , MNHL 902 F и MNHL 90 3-F (производства Siti (Италия) , HF142 , HF143 , HF 142 , HF 143 , HF 14 2 , HF14 3 (от Motovario , Италия).
И техническим аналогом моторредукторов SK72F , SK73F , SK82F , SK83F , SK 72F , SK 73 F , SK 82F , SK 8 3 F , SK72 F , SK 73 F , SK 82 F , SK 83F (произведенных Nord (Германия) , мотор-редукторов МР3 315 Ф1В , МР 3 315 Ф2В , МР3 315-Ф1В , МР 3-315 Ф 2В , М Р 3 315 Ф1 В , МР3 315Ф1В , МР 3-315 Ф2В , МР 3 315 Ф2В , МР3-315 Ф 1 В , МР2 315 Ф1В , МР 2 315 Ф 2В , МР2 315-Ф1В , МР 2-315 Ф2В , М Р 2 315 Ф1В , МР2 315Ф1 В , МР 2-315 Ф2В , МР 2 315 Ф1В , МР 2-315 Ф2В (производства Тамбовполимермаш) .
