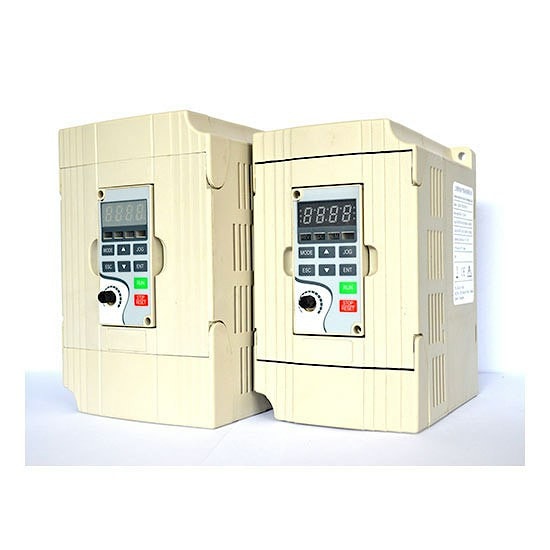

Частотный преобразователь V1 220В


Частотный преобразователь V1 220В
Особенности продукта:

- V / F и векторное управление без датчика;

- Производительность соответствует стандарту GB / T12668-2002, IEC61800;

- Встроенная связь Modbus;

- Простота ввода в эксплуатацию, простота запуска ;

- Доступно для большинства промышленных применений;

- Собственное программное обеспечение с индивидуальными функциями;

- Надежное качество с компонентами, разработанными в соответствии с десятилетним сроком службы.

Технические характеристики

Форма спецификации преобразователя частоты серии V1 (однофазный / три фазы-220В)

МодельВходной номинал ьный токВыходной номинальный токМощностьГабаритные размеры (мм)
ААкВтдлинаширинавысота
V1-0R4G-S2/T26.3/3.22.5/2.50.414285112
V1-0R75G-S2/T211.5/6.35.0/5.00.75
V1-1R5G-S2/T215.7/9.07.0/7.01.5151100165
V1-2R2G-S2/T227.0/1510/102.2


Основные характеристики и конфигурация

Входное питаниеНоминальное напряжениеS2 - однофазное 220VAC
T2 – трехфазное 220VAC
Номинальная частота50/60Hz ± 5%
Выходное питаниеНапряжение0-100% от напряжение
Номинальные токиВ зависимости от модели
Перегрузка150% номинального выходного тока - 60с; и 200% номинального выходного тока - 2с
УправлениеТипы контроляПостоянный крутящий момент V/F; Квадратичная нагрузка V/F;

Без векторного управления PG;

Режим энергосбережения
Режим установки частотыВнешние клеммы (включая многоступенчатую логику, аналоговый вход, заданы ВВЕРХ / ВНИЗ), панель клавиатуры, последовательная связь.
Режимы подачи командВнешние клеммы (т.e логический вход), панель клавиатуры, последовательная связь.
Точность установки частотыПанель клавиатуры, ВВЕРХ / ВНИЗ: 0,1 Гц
Аналоговый, последовательная связь: 10 бит (0,05 Гц / 50 Гц)
Крутящий момент на низких частотахНет управления PG V/F: 150% номинального крутящего момента / 3 Гц
Без векторного управления PG: 150% номинального крутящего момента / 0,5 Гц
Диапазон контроля скоростиНет управления PG V/F 1:40
Нет управления вектором PG 1: 200
Точность контроля скоростиНет управления PG V/F ± 2%
Нет управления вектором PG ± 0,2%
Время ускорения или замедления0-3200.0секунд
Частота переключения1,5 кГц ~ 12 кГц. Может автоматически понижать частоту переключения в зависимости от температуры соединения.
управляющий источник питанияВыходное напряжение10 В = ± 5% ; 24 В = ± 5%
Максимальная загрузка-10В: максимальный ток 10 мА, который используется на настольном потенциометре.

-24 В: максимальный ток 100 мА, который используется для логического входа.
Аналоговый входКоличествоAI1 и AI2
ТипыDC-напряжение и DC-ток
Максимальный входной токAI1: 0-5В пост. тока, 0-10В пост. тока или 0/4-20 мА пост. тока.

AI2 : 0-10В пост. тока , или вход датчика PTC или PTC
Аналоговый выходКоличествоI1 и AO1
ТипыDC-напряжение и DC-ток
Максимальный выходной ток0-10VDC или 0/4-20mADC
Логический входКоличество7: LI1; LI2; LI3; LI4; LI5; AI1; AI2

Примечания: AI1 и AI2 могут быть настроены как логические входные клеммы (положительная логика или отрицательная логика)
ТипыПозитивная логика или Негативная логика
Входное напряжение0-24VDC
Логический выходКоличество2: импульсный выходной сигнал (LO-CLO); релейный выход 1 (T1A 、 T1B 、 T1C
Импульсный выходной сигналОткрытый коллектор, выходная частота, выходной ток, заданная скорость и другие выходные функции
Релейный выходT1A постоянно разомкнут, T1B постоянно замкнут, T1C открытый контакт

T1A: 5A @ 250VAC A 5A @ 30VDC

T1B: 3А @ 250VAC а, 3А @ 30VDC
ИнтерфейсПротокол аппаратного интерфейсаRS-485
Программный протокол связиModbus
СтруктураЗащитаIP20
ОхлаждениеПринудительное
Окружающая средаМесто размещениеВ помещении
Рабочая температура-10~40ºC
Температура хранения-20~60ºC
Влажность60%
ДавлениеНиже 1000м над уровнем моря


Компоненты предложенного частотного преобразователя могут работать совместно с компонентами VFD следующих марок (AC Drive, Frequency inverter, Variable frequency drive, VSD, Inverter): ABB, SIEMENS, DANFOSS, VACON, SEW, LENZE, PETER ELECTRONIC, LEISTER, WATT DRIVE, KEB, BONFIGLIOLI, NORD, CAG ELECTRIC MACHINERY, INTECNO, SYCOTEC, KB ELECTRONICS, TDE MACNO SPA, GEFRAN, CONTROL TECHNIQUES, PEPPERL FUCHS, GRUNDFOS, VEM MOTORS, BR INDUSTRI-ELEKTRONIK, RK ROSE+KRIEGER, CARLO GAVAZZI, LEROY SOMER, VERLINDE, TRANSTECNO, STAHL CRANE SYSTEMS GMBH, MIYACHI, DEMAG CRANES COMPONENTS, ABM, ROSSI, COGNITO QUAM, GE, AIRTECNICS, Delta, Teco, Toshiba, Mitsubishi, fuji, Yaskawa, Hitachi, Omron, Panasonic, HYUNDAI, LS/LG




Если вы хотите купить частотный преобразователь V1 220В , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (Velcom) Минск
