Соосный цилиндрический редуктор MR002 , NR002

Номинальная мощность - 0,75 кВт

Выходные обороты: 120 об/мин ... 400 об/мин

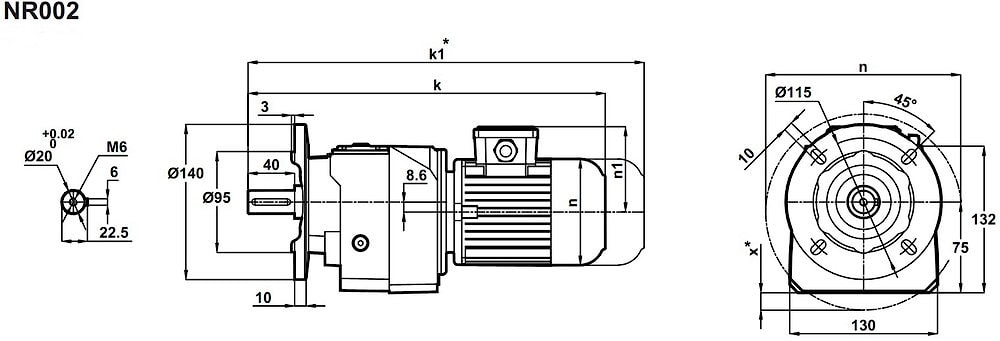

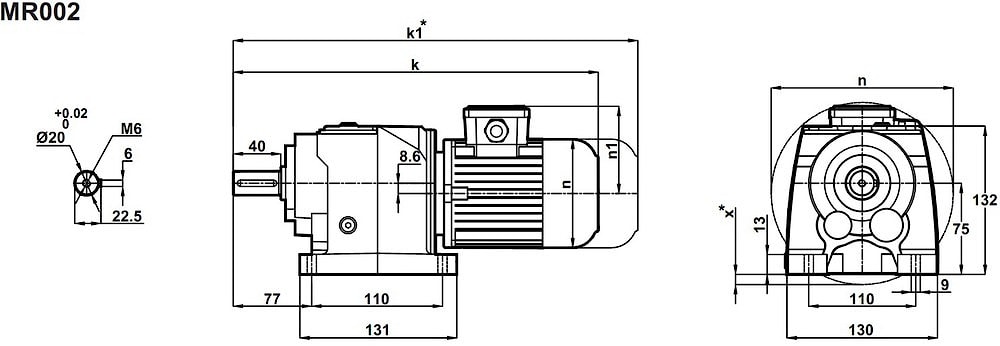

Соосно-цилиндрический мотор-редуктором MR002-80/4b (исполнение на лапах) , NR002-80/4b (исполнение на фланце) - разновидность миниатюрных промышленных цилиндрических зубчатых передач для электродвигателя мощностью 0,75 кВт. Трансмиссия используется для достижения невысокого крутящего момента на выходном валу до 70 Нм, рациональная частота вращения выходного вала для данного габарита где-то 120 об/мин ~ 400 об/мин (откорректированного сервис-фактором).
Мотор-редуктор изготавливается во фланцевом исполнении и исполнении на лапах.

Гарантийные обязательства - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
126	54	11,14	1597	1,2	MR002-80/4b NR002-80/4b	16 17
142	48	9,87	1563	1,6
161	43	8,70	1519	1,7
166	41	8,45	1518	1,8
179	38	7,84	1496	1,9
188	36	7,45	1474	1,9
203	34	6,91	1451	2,0
233	29	6,00	1398	2,2
251	27	5,57	1375	2,3
307	22	4,56	1293	2,6
359	19	3,90	1246	2,9
387	18	3,62	1224	3,0

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR002(3) и NR002(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR002(3) и NR002(3) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
