Соосный цилиндрический редуктор MR273, NR273

Номинальная мощность - 0,75 кВт

Выходные обороты: 15 об/мин ... 45 об/мин

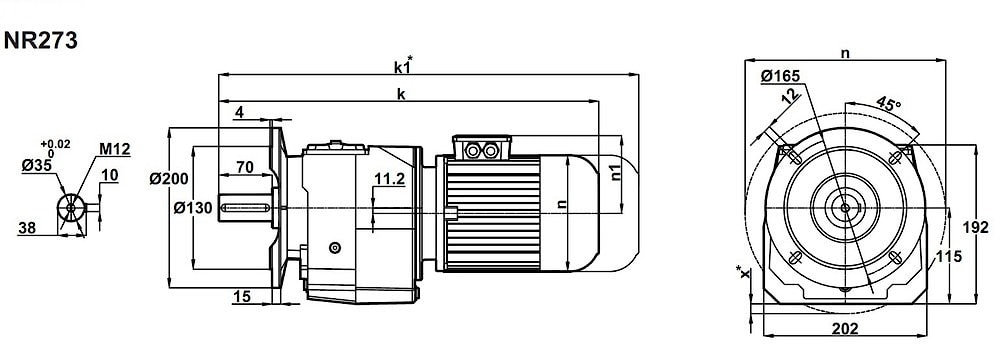

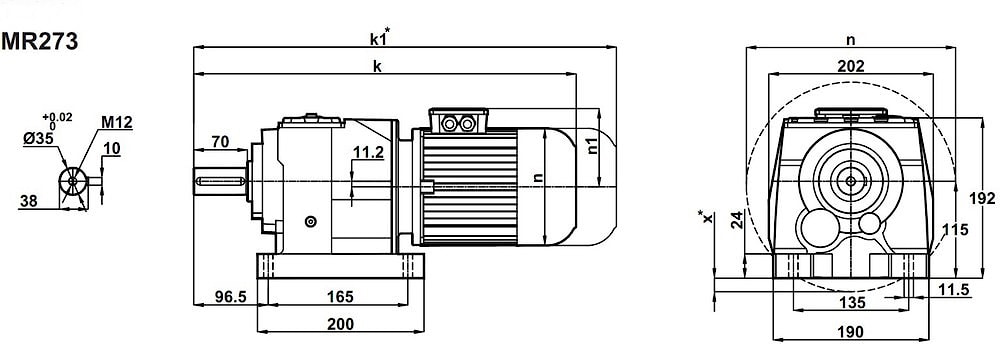

Соосно-цилиндрический мотор-редуктор MR273-80/4a (на лапах) NR273-80/4a (на фланце)представляет собой асинхронный электродвигатель переменного тока мощностью 750 Ватт в четырех полюсной конструкции, и цилиндрический редуктор, состоящий из прочного литого моноблочного чугунного корпуса с набором упорядочено выстроенных шестерен.
Эффективное использование данного привода предполагает выбор выходных оборотов в районе 15 об/мин ~ 45 об/мин. Передаваемые усилия на тихоходном приводном валу до 300 Nm.

Гарантия - 2 года.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
11	581	121,03	6000	0,8	MR273-80/4a NR273-80/4a	33 35
12	545	113,52	6400	0,8
15	463	96,52	6687	1,0
17	403	83,83	6560	1,1
19	353	73,35	6423	1,3
23	292	60,66	6207	1,5
28	244	50,59	5984	1,8
33	205	42,41	5757	2,2
38	177	36,55	5561	2,5
46	148	30,48	5320	3,1
