Соосный цилиндрический редуктор MR102, MR103, NR102 и NR103 Номинальная мощность - 0,75 кВт Выходные обороты: 50 об/мин ... 300 об/мин
Номинальная мощность - 0,75 кВт
Выходные обороты: 50 об/мин ... 300 об/мин

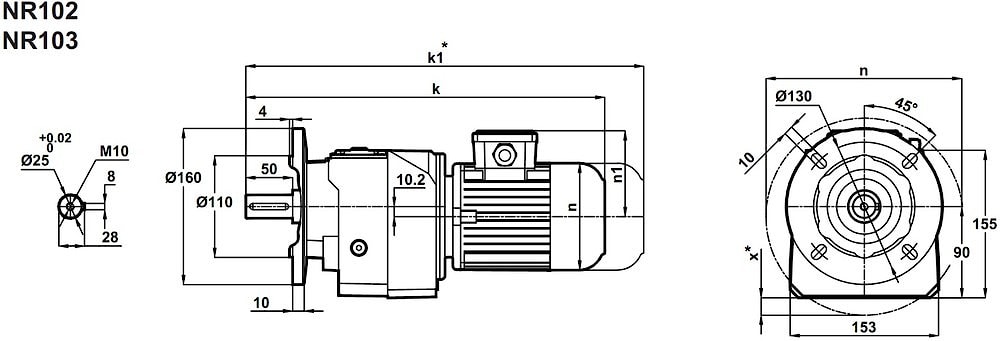

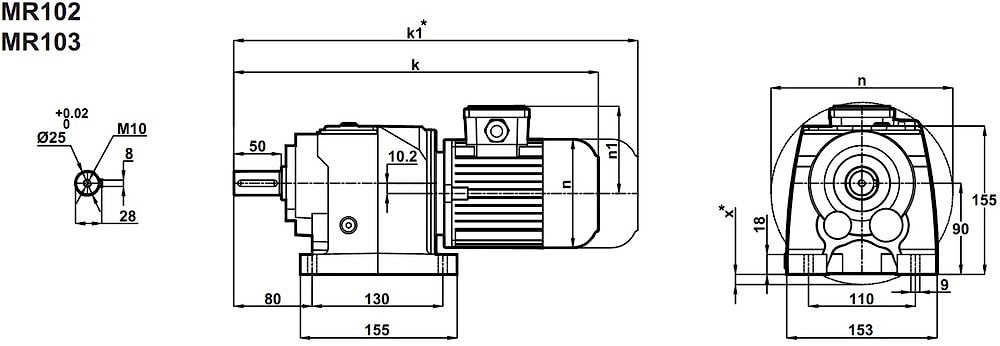

Соосно-цилиндрический мотор-редуктор MR103-80/4b (лапы), NR103-80/4b (фланец), MR102-80/4b (лапы), NR102-80/4b (фланец) - компактная зубчатая передача цилиндрического типа для получения крутящего момента на выходном валу до 100 Nm, при подводимой мощности в 750 Ватт. Данный мотор-редуктор считается быстроходным приводом, оптимальная частота приводного вала где-то 50 об/мин ~ 300 об/мин. Радиальные допустимые нагрузки - до 2000 N.
Имеются эксплуатационные горловины для своевременной смены смазки.
Мотор редуктор производится как во фланцевом исполнении, так и в исполнении на лапах.
Сервис-фактор (fs)
Монтажные расположения
Комбинированное исполнение (лапы, фланец)
Применяемые типы масел
Условное обозначение
Каталог M-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 40 | 170 | 35,21 | 2123 | 0,8 | MR103-80/4b NR103-80/4b | 21 23 |
| 43 | 156 | 32,25 | 2119 | 0,9 | ||
| 48 | 142 | 29,4 | 2119 | 1,0 | ||
| 56 | 120 | 24,86 | 2015 | 1,1 | ||
| 64 | 106 | 21,96 | 2001 | 1,1 | ||
| 68 | 99 | 20,51 | 1989 | 1,2 | ||
| 81 | 84 | 17,33 | 1954 | 1,3 | ||
| 88 | 78 | 15,95 | 1986 | 1,5 | MR102-80/4b NR102-80/4b | 20 22 |
| 99 | 69 | 14,08 | 1944 | 1,6 | ||
| 106 | 64 | 13,15 | 1920 | 1,6 | ||
| 126 | 55 | 11,12 | 1858 | 1,8 | ||
| 137 | 50 | 10,18 | 1824 | 2,0 | ||
| 151 | 46 | 9,29 | 1787 | 2,1 | ||
| 175 | 39 | 8,01 | 1728 | 2,3 | ||
| 202 | 34 | 6,93 | 1646 | 2,6 | ||
| 216 | 32 | 6,48 | 1620 | 2,7 | ||
| 256 | 27 | 5,47 | 1555 | 3,0 | ||
| 279 | 25 | 5,01 | 1521 | 3,2 | ||
| 306 | 22 | 4,57 | 1485 | 3,2 |
Вернуться к выбору мощностей
Соосно-цилиндрический мотор-редуктор MR102(3) и NR102(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .
Соосно-цилиндрический мотор-редуктор MR102(3) и NR102(3) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
