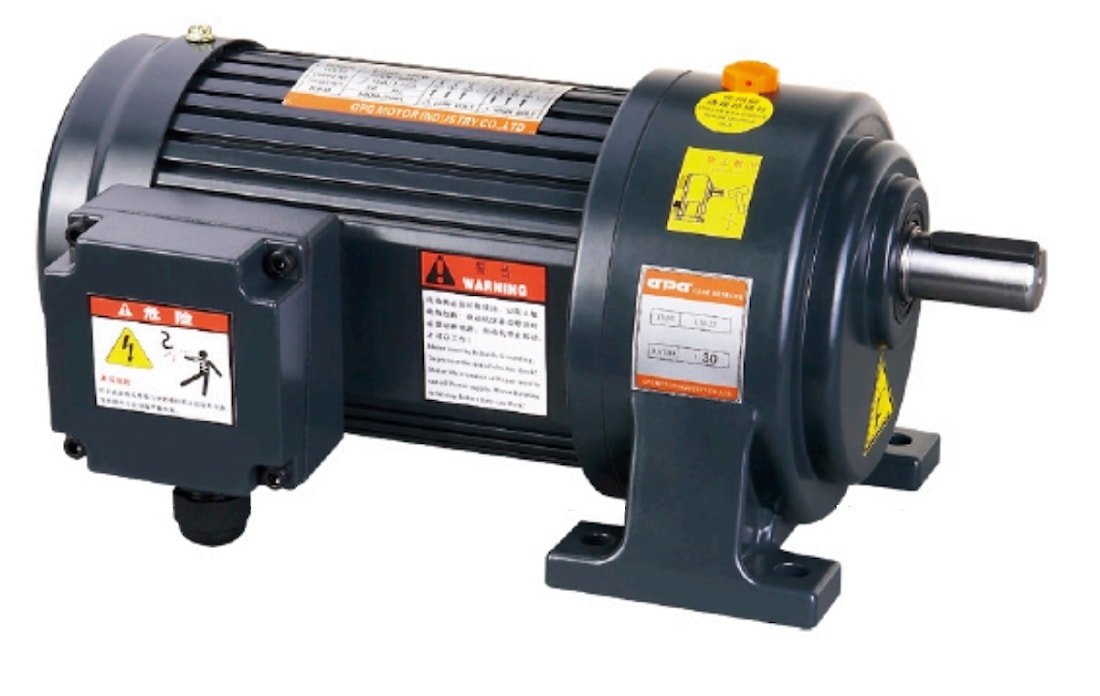

Соосный мини мотор-редуктор НН28 и НV28

Номинальная мощность – 0.75 кВт

Выходные обороты: 60 об/мин … 500 об/мин

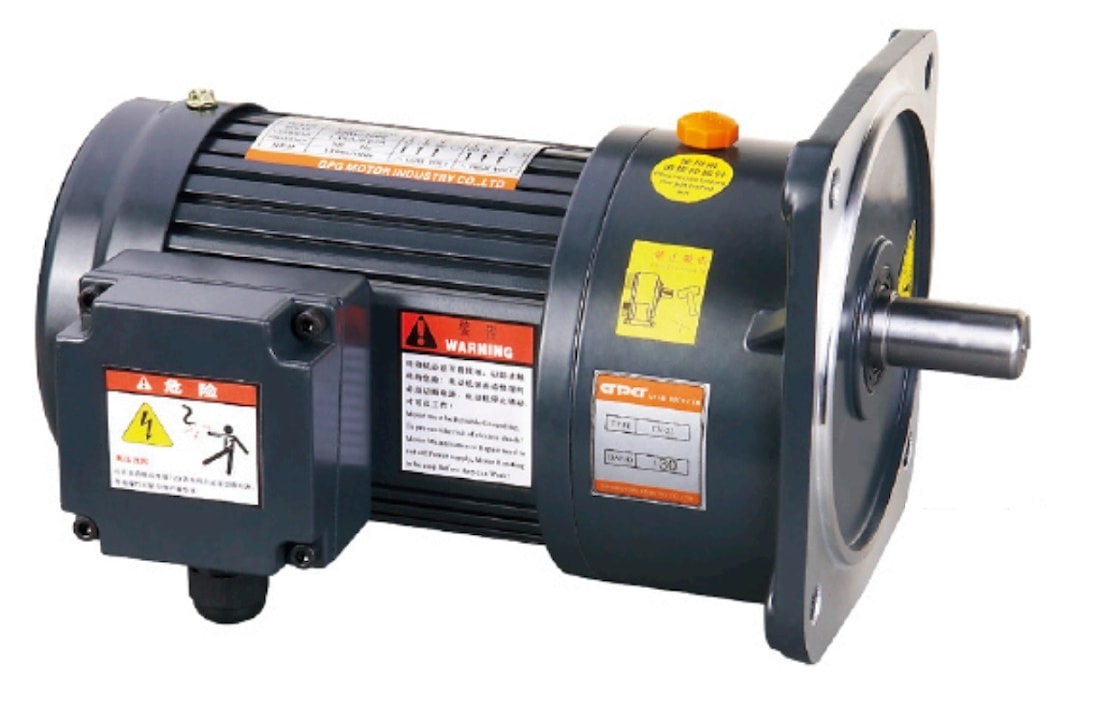

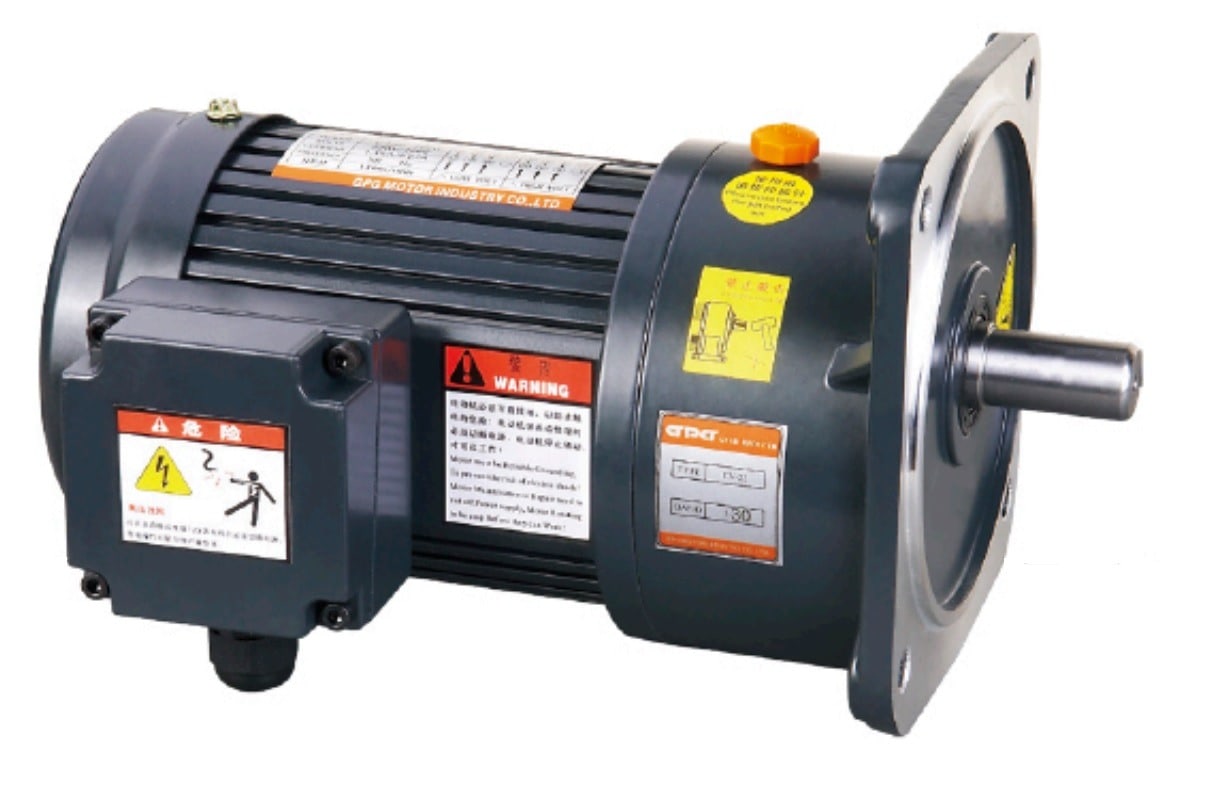

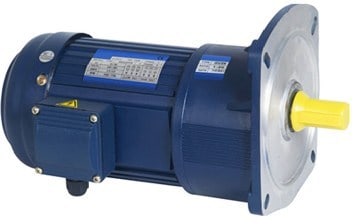

Соосный мини мотор-редуктор HV28 (фланцевое исполнение) – небольшая трансмиссия, предназначенная для работ как в бытовой сети, так и в промышленной, мотор-редуктор может быть оснащен тормозным устройством, также предусмотрены различные элементы для защиты электродвигателя от перегрева.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

60

112

25

HH28(HV28)-60/25K-750W/1500-□-□-□

15

75

90

20

HH28(HV28)-75/20K-750W/1500-□-□-□

15

100

68

15

HH28(HV28)-100/15K-750W/1500-□-□-□

15

150

45

10

HH28(HV28)-150/10K-750W/1500-□-□-□

15

300

22

5

HH28(HV28)-300/5K-750W/1500-□-□-□

15

500

13

3

HH28(HV28)-500/3K-750W/1500-□-□-□

15

Мотор-редуктор

HV28

100

/

15K

750W

/

1500

S3

-

-

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-

роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

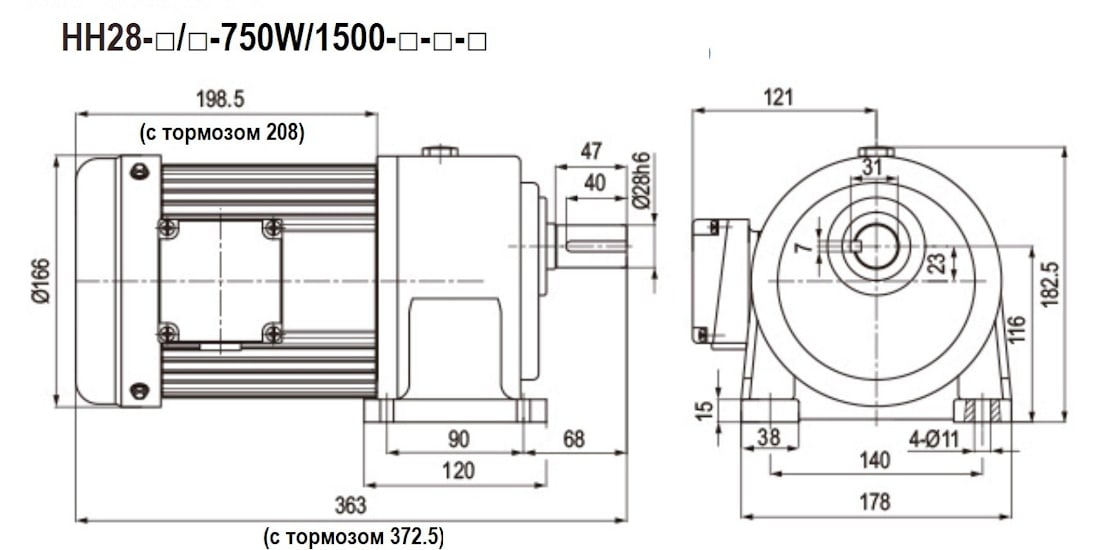

HH28

(на лапах; d=28)

HV28 (фланец ; d=28)

60

75

100

150

300

500

25

20

15

10

5

3

750W – 0.75кВт

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф380В

S2/3 – 3ф220/380В

L – DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
