Соосный мини мотор-редуктор НН32 и НV32

Номинальная мощность – 0.75 кВт

Выходные обороты: 12 об/мин … 50 об/мин

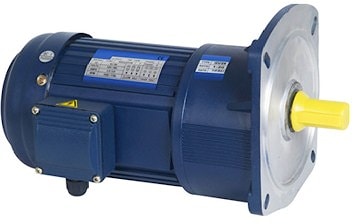

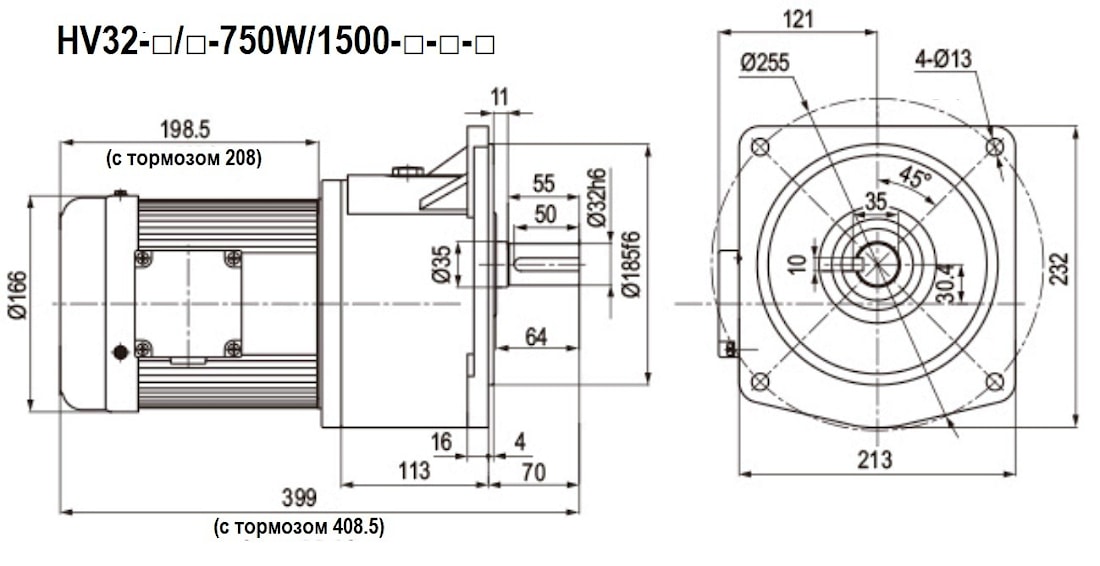

Мини мотор-редуктор HV32 (фланцевое исполнение) – промышленный трансмиссионный узел, предназначенный для передачи крутящего момента тем или иным исполнительным механизмам. Длина привода не более 400мм.

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

12

518

120

HH32(HV32)-12/120K-750W/1500-□-□-□

25

15

432

100

HH32(HV32)-15/100K-750W/1500-□-□-□

25

16

393

90

HH32(HV32)-16/90K-750W/1500-□-□-□

25

18

355

80

HH32(HV32)-18/80K-750W/1500-□-□-□

25

21

315

70

HH32(HV32)-21/70K-750W/1500-□-□-□

25

25

262

60

HH32(HV32)-25/60K-750W/1500-□-□-□

25

30

219

50

HH32(HV32)-30/50K-750W/1500-□-□-□

25

33

206

45

HH32(HV32)-33/45K-750W/1500-□-□-□

25

37

175

40

HH32(HV32)-37/40K-750W/1500-□-□-□

25

50

135

30

HH32(HV32)-50/30K-750W/1500-□-□-□

25

Мотор-редуктор

HH32

50

/

30K

750W

/

1500

S2

BR1

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH32

(на лапах; d=32)

HV32 (фланец; d=32)

12

15

16

18

21

25

30

33

37

50

120

100

90

80

70

60

50

45

40

30

750W – 0.75кВт

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L – DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
