Соосный мини мотор-редуктор НН40 и НV40

Номинальная мощность – 0.75 кВт

Выходные обороты: 7 об/мин … 10 об/мин

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n₂ (об/мин^-1)

М₂ (Нм)

i

m (кг)

7

828

200

HH40(HV40)-7/200K-750W/1500-□-□-□

31

8

768

180

HH40(HV40)-8/180K-750W/1500-□-□-□

31

9

680

160

HH40(HV40)-9/160K-750W/1500-□-□-□

31

10

597

140

HH40(HV40)-10/140K-750W/1500-□-□-□

31

Мотор-редуктор

HH40

7

/

200K

750W

/

1500

S3

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощ-ность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

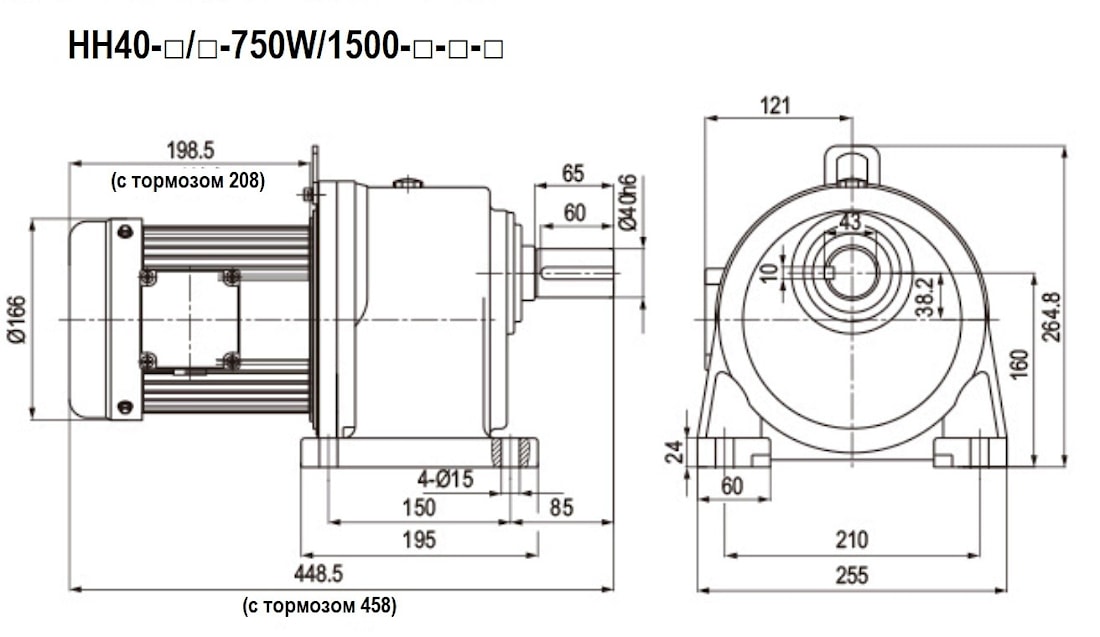

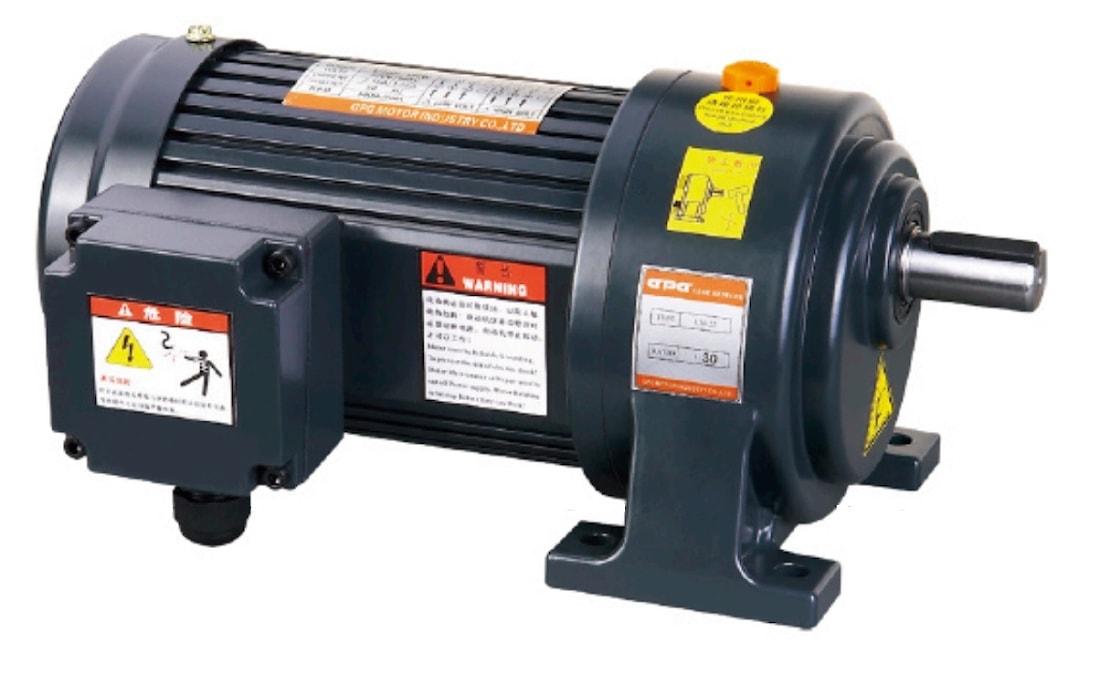

HH40

(на лапах; d=40)

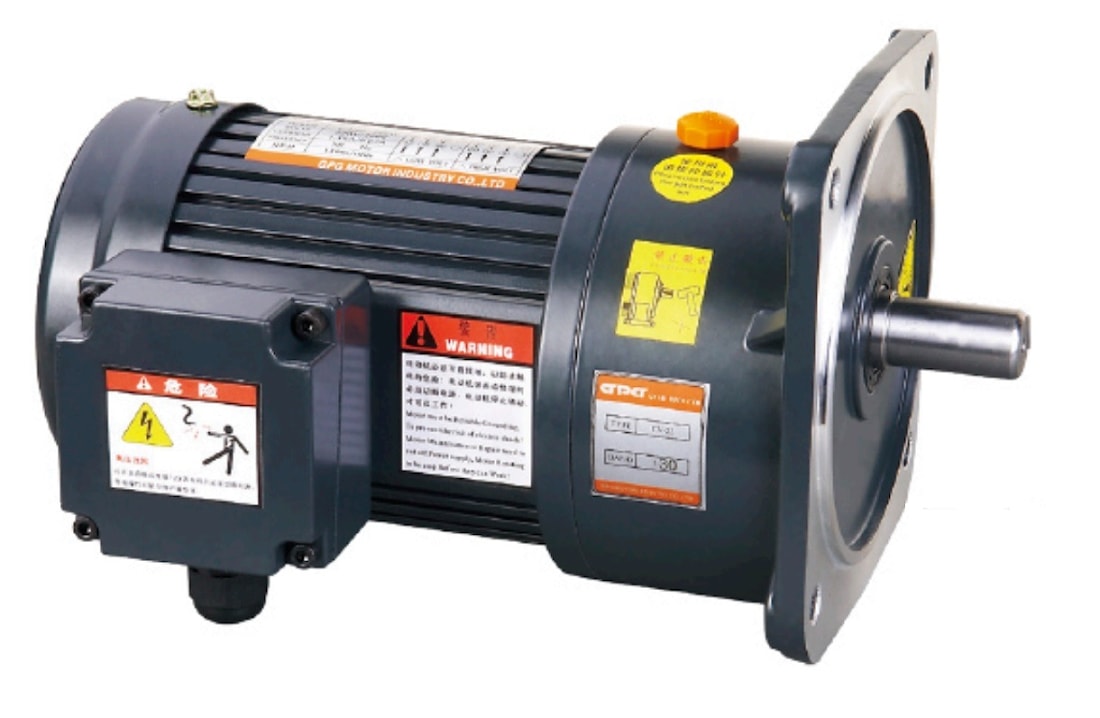

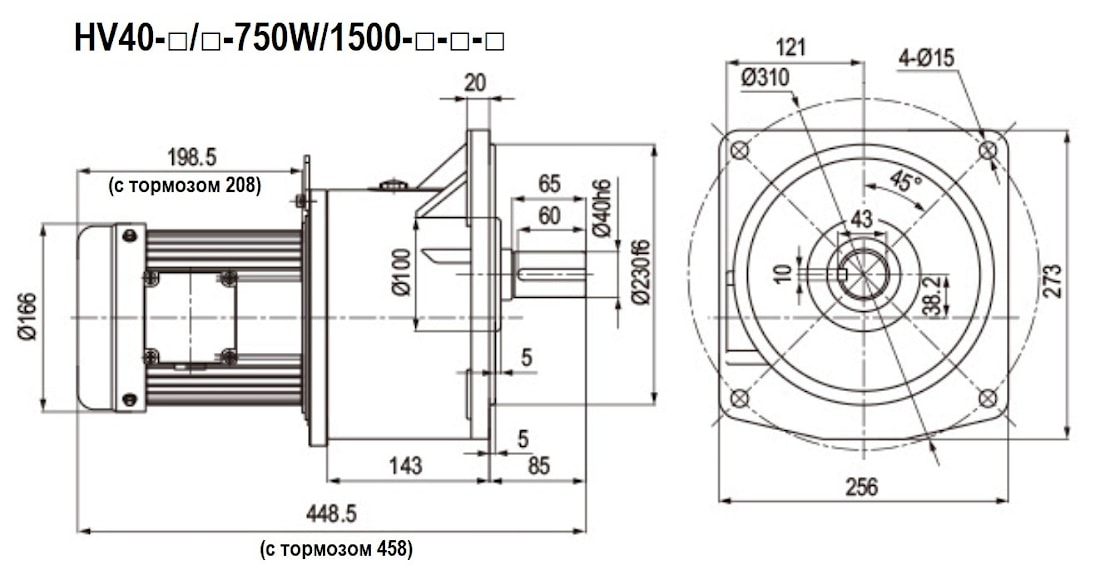

HV40 (фланец; d=40)

7

8

9

10

200

180

160

140

750W – 0.75кВт

.

1500 – 1500 об/мин

S2 – 3ф220В

S3 – 3ф220В

S2/3 – 3ф220/380В

L –DC

- - нет опций

BR1 (B) –

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ. питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF –

термисторы;

TW –

термостат, биметаллический

переключатель;

WE –двухсторонний вал электродвигателя;

TRO –

тропический климат;

IG – энкодер
