Соосный цилиндрический редуктор MR374 и NR374

Номинальная мощность - 0,18 кВт

Выходные обороты: 1,5 об/мин ... 4,0 об/мин

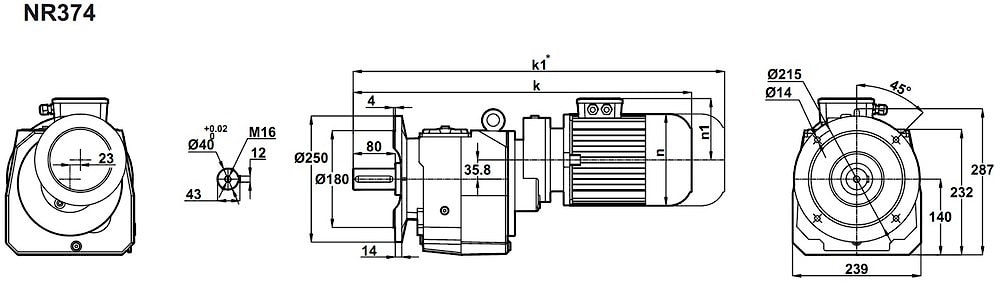

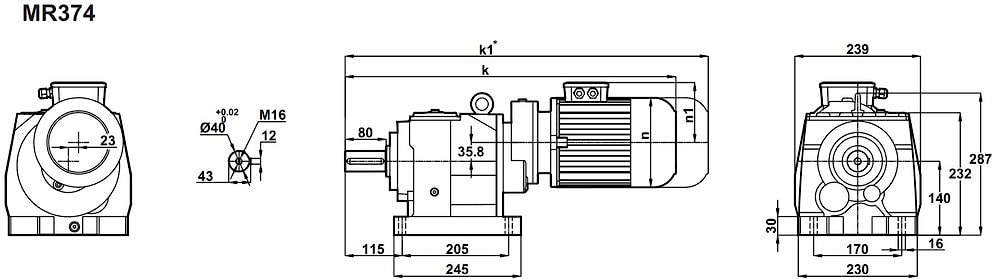

Соосные цилиндрические мотор-редукторы MR374-63/4b (исполнение на лапах), NR374-63/4b (фланцевое исполнение) и MR374-71/6a (исполнение на лапах) и NR374-71/6a (фланцевое исполнение) представляют собой электропривод мощностью 180 Ватт в сборе с редукторной частью с креплением как на лапах, так и на фланце.
Наиболее эффективные передаточные числа для данного габарита: i=350 ~ i=500 (для рекомендуемого сервис-фактора).
Номинальный крутящий момент - 820Nm.
Отмечаем, высокий уровень максимально допустимых радиально осевых нагрузок, оказываемых на выходной вал редуктора.
Гарантия - 2 года

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,8	817	493.24	9974	1,0	MR374-71/6a NR374-71/6a	54 57
2,1	698	421.85	11918	1,2
2,4	613	369.93	13024	1,3
2,8	525	493.24	14025	1,6	MR374-63/4b NR374-63/4b	55 58
3,3	449	421.85	14827	1,8
3,8	394	369.93	15332	2,1

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR374 и NR374 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR374 и NR374 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
