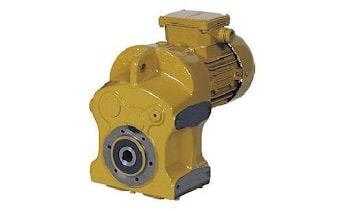

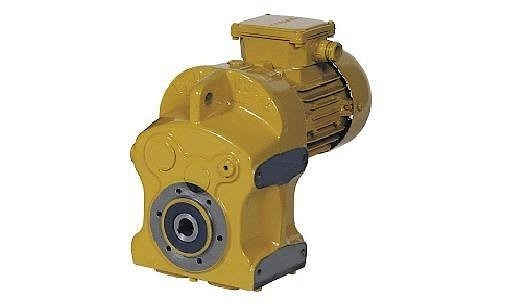

Соосный цилиндрический редуктор MR575, NR575 и MR576, NR576

Номинальная мощность - 0,18 кВт

Выходные обороты: 0,3 об/мин ... 1,5 об/мин

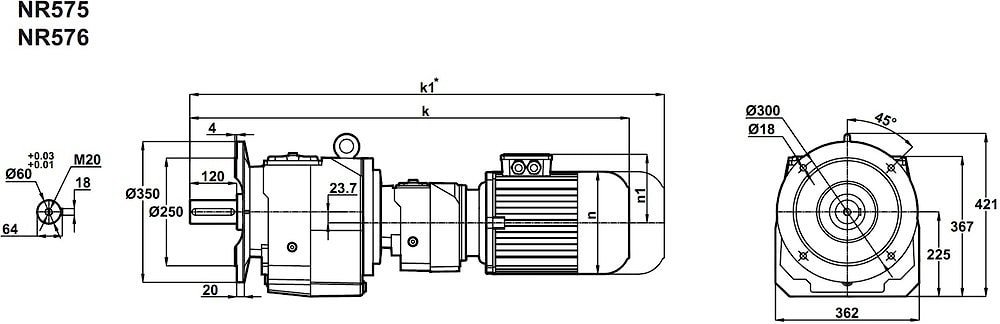

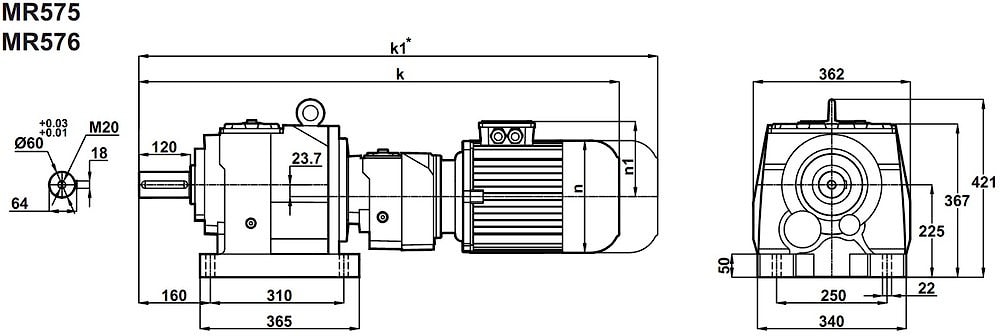

Соосно-цилиндрический мотор-редуктор в пяти ступенчатом варианте MR575-63/4b (исполнение на лапах) и NR575-63/4a (фланцевое исполнение), и шести ступенчатом варианте MR576-63/4b (исполнение на лапах) и NR576-63/4b (фланцевое исполнение) - наиболее тихоходный из соосных цилиндрических редукторный агрегат с электродвигателем переменного тока с мощностью - 0,18 кВт. Привод предлагается как в монтажном исполнении на лапах, так и во фланцевом исполнении.
Эффективные передаточные числа для данного габарита i=1000 ~ i=3000 (соответствует рациональному сервис-фактору).
Номинальный крутящий момент: 3000 Nm.
Гарантийные обязательства - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,33	4304	4253,68	-	0,6	MR576-63/4b NR576-63/4b	165 167
0,45	3117	3080,93	8614	0,9
0,51	2772	2738,37	15098	1,1
0,66	2159	2129,31	23288	1,3
0,82	1761	1702,31	26962	1,5	MR575-63/4b NR575-63/4a	158 160
0,97	1490	1438,74	29064	1,8
1,3	1080	1042,08	31780	2,5
1,5	960	926,21	32480	2,8

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR575(6) и NR575(6) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR575(6) и NR575(6) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
