Соосный цилиндрический редуктор MR003 и NR003 Номинальная мощность - 0,18 кВт Выходные обороты: 20 об/мин ... 100 об/мин
Номинальная мощность - 0,18 кВт
Выходные обороты: 20 об/мин ... 100 об/мин

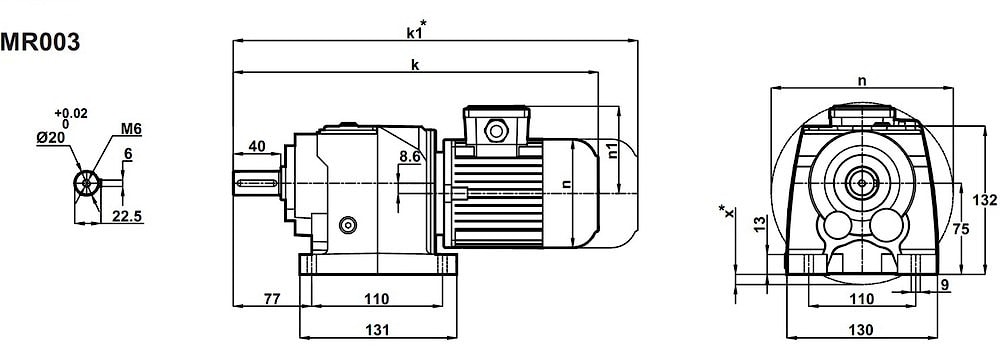

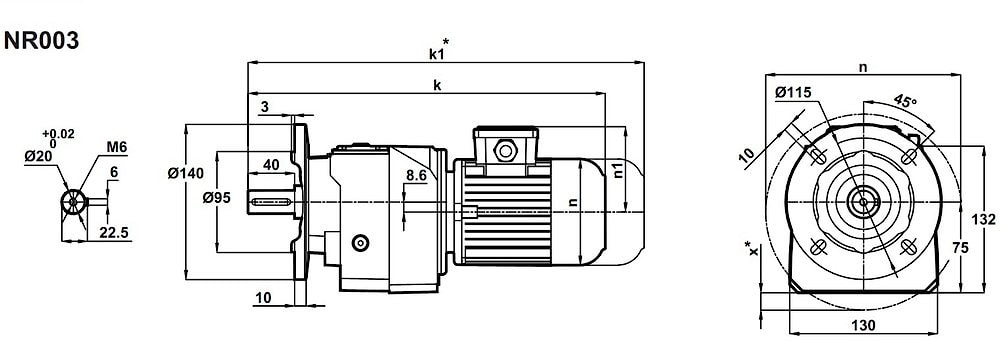

Соосный цилиндрический мотор-редуктор MR003-63/4b (исполнение на лапах) NR003-63/4b (фланцевое исполнение) MR003-71/6a (исполнение на лапах) NR003-71/6a (фланцевое исполнение) - компактный редукторный механизм сагрегатированный с асинхронным электродвигателем переменного тока: с номинальной мощностью - 0,18KW (кВт), в четырех и шести полюсной конфигурации.Рациональные передаточные соотношения для данного габарита считаются i=10 ~ i=45 (исходя из подбора корректного сервис-фактора).
Крутящий момент на выходном валу 82 Нм.
Допустимые радиальные нагрузки - 2700 Н.
Редуктор заправлен маслом.
Сервис-фактор (fs)
Монтажные расположения
Комбинированное исполнение (лапы, фланец)
Применяемые типы масел
Условное обозначение
Каталог M-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 20 | 80 | 45,18 | 3086 | 1,0 | MR003-71/6a NR003-71/6a | 14 15 |
| 22 | 71 | 40,04 | 3011 | 1,2 | ||
| 28 | 57 | 32,02 | 2863 | 1,4 | ||
| 31 | 51 | 45,18 | 2797 | 1,6 | MR003-63/4b NR003-63/4b | 13 14 |
| 35 | 46 | 40,04 | 2721 | 1,8 | ||
| 44 | 36 | 32,02 | 2566 | 2,2 | ||
| 49 | 32 | 28,38 | 2492 | 2,5 | ||
| 58 | 28 | 24,13 | 2385 | 3,0 | ||
| 66 | 24 | 21,26 | 2299 | 3,4 | ||
| 68 | 24 | 20,66 | 2285 | 3,5 | ||
| 73 | 22 | 19,17 | 2237 | 3,7 | ||
| 77 | 21 | 18,20 | 2201 | 3,9 | ||
| 83 | 19 | 16,89 | 2155 | 4,2 | ||
| 95 | 17 | 14,67 | 2064 | 4,9 | ||
| 103 | 16 | 13,61 | 2020 | 5,1 |
Соосно-цилиндрический мотор-редуктор MR003 и NR003 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .
Соосно-цилиндрический мотор-редуктор MR003 и NR003 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
.
