Соосный цилиндрический редуктор MR474 и NR474

Номинальная мощность - 0,18 кВт

Выходные обороты: 1,0 об/мин ... 3,5 об/мин

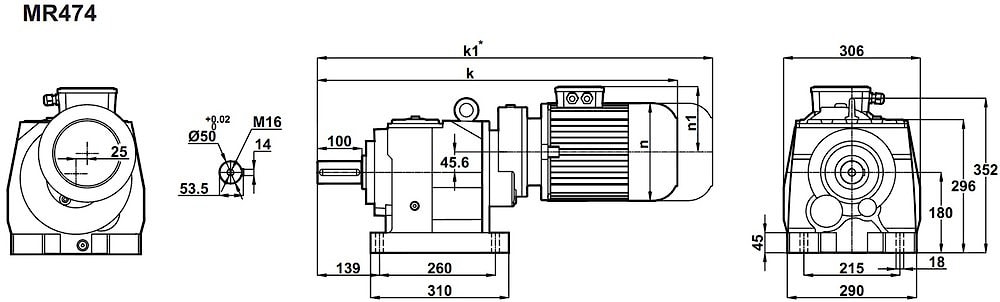

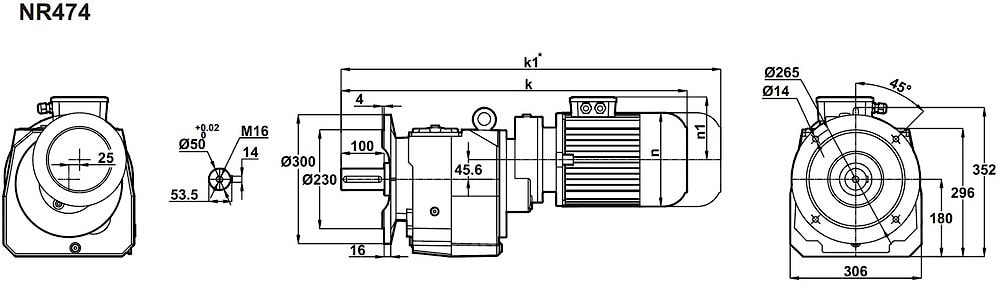

Соосный цилиндрический мотор-редуктор MR474-71/6a (исполнение на лапах), NR474-71/6a (фланцевое исполнение) и MR474-63/4b (исполнение на лапах), NR474-63/4b (фланцевое исполнение) - многоступенчатый цилиндрический линейный осевой редукторный механизм эксплуатируемый с двигателем мощностью 0,18 кВт.
Наиболее рациональные передаточные числа для данного габарита i=400 ~ i=700 (соответственно нормативного сервис-фактора).

Номинальный крутящий момент - 1550 Нм.

Надежные, высокоэффективные и выносливые приводы.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,3	1119	674.46	21568	1,4	MR474-71/6a NR474-71/6a	94 98
1,5	1001	603.46	22595	1,5
1,7	880	529.93	23518	1,8
2.0	736	442.61	24538	2,1
2,1	720	674.46	24648	2,2	MR474-63/4b NR474-63/4b	92 96
2,3	644	603.46	25151	2,4
2,6	566	529.93	25616	2,7
3,2	473	442.61	26150	3,3
3,3	447	418.16	26294	3,5

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR474 и NR474 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR474 и NR474 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
