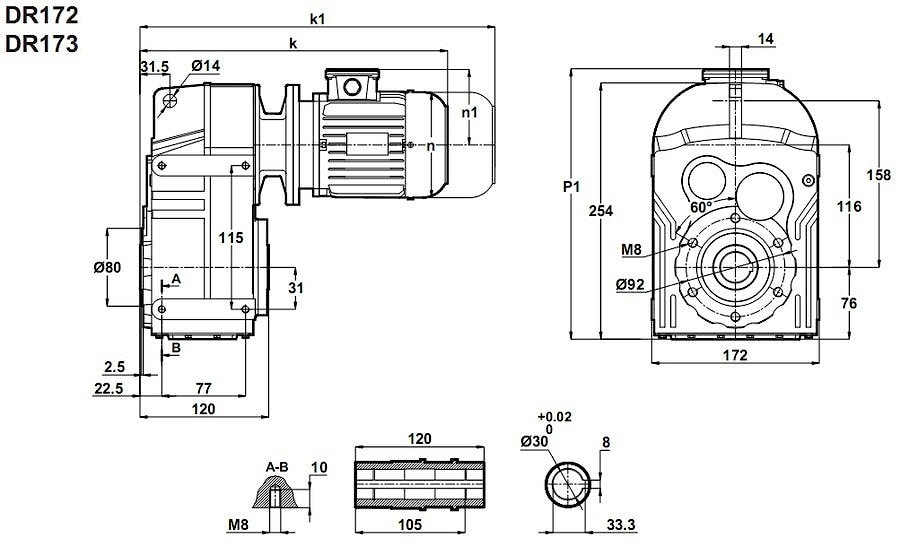

Цилиндрический редуктор DR172 и DR173

100 об/мин ... 600 об/мин

Компактный цилиндрический моторредуктор с параллельным выходным валом DR172-90L/2 и DR172-100L/4a в комплектации с асинхронным электродвигателем переменного тока номинальной мощностью - 2,2 кВт (а это 2,2/3000 , 2,2/1500 , 2,2/1000 , 2,2/750), крутящие моменты 50 Нм - 200 Нм.
Редуктор считается высоко оборотистым, достигаемые обороты тихоходного вала: 78об/мин - 576об/мин.
Предлагаются различные исполнения моторредукторов: исполнение с полым валом, исполнение с массивным валом, исполнение с выходным фланцем, исполнение с реактивной штангой и прочее.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
78	258	17,86	2848	0,8	DR172-100L/4a	28
92	219	15,18	2886	0,9
106	190	13,19	2891	1,1
121	167	11,54	2878	1,2
147	138	9,54	2833	1,4
181	112	7,74	2674	1,6
208	97	6,72	2626	1,7
238	85	5,88	2572	1,9
288	71	4,86	2486	2,1
362	56	7,74	2372	2,6	DR172-90L/2	25
417	49	6,72	2298	2,8
476	43	5,88	2227	3,1
576	35	4,86	2124	3,3

Вернуться к выбору мощностей

Мотор-редуктор DR172 и DR173 - является полным аналогом мотор-редукторов TNC12 и TNC13 , TNC 12 и TNC 13 , TN C12 и TN C 13 (производства Tos-Znojmo / Чехия) ; как технический аналог мотор-редуктор можно рассматривать маркам м/редукторов MPL63 и MPL63/3 , MPL 63 и MPL 63 3 , M PL 63 и M PL63 3 (производства Siti /Италия) ; моторредукторов S052 и S053 , S 052 и S 05 3 , S 05 2 и S 053 (производства Motovario /Италия) ; редукторов SK1282 и SK1382NB , SK 1282 и SK 1382NB , S K 12 82 и SK 1382 NB (производства Nord /Германия) ; мотор-редукторов F202 и F203 , F 20 2 и F 20 3 , F20 2 и F20 3 (производства Bonfiglioli /Италия). Редуктор DT172 и DT173 является аналогом редукторов PL63 , PL63/3 , PL 63 , PL 63 3 , P L 63 , PL 63-3 (прои зводства Siti /Италия).
