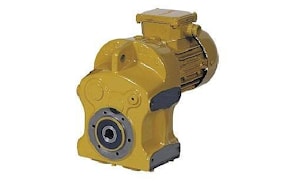

Цилиндрический редуктор DR373

6,0 об/мин ... 20 об/мин

Промышленная цилиндрическая передача крутящего момента : набор ведущих и ведомых зубчатых шестерен эвольвентного зацепления, которые в следствии высокой угловой скорости от асинхронной одно- трех- фазного электродвигателя мощностью 0,55кВт (220В/380), подаваемой на входную часть редукторного механизма, преобразует ее через выделяемую энергию в устойчивое передаваемое усилие на конце выходного вала : 250Нм - 800Нм - цилиндрический моторредуктор DR373-80/4a и DR373-80/6b.
Передаточные числа: i=67 ~ i=170.
Гарантия - 24 месяца.

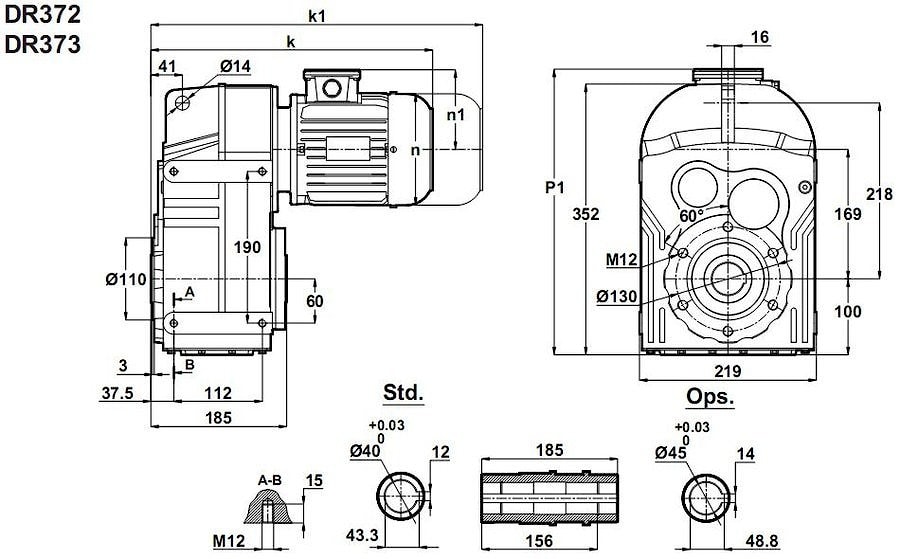

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
5,2	936	171,89	9948	0,9	DR373-80/6b	75
6,0	824	151,15	11927	1,0
7,4	663	121,67	14093	1,2
8,1	603	171,89	14782	1,4	DR373-80/4a	73
9,3	530	151,15	15525	1,5
12	427	121,67	16470	1,9
13	375	106,69	16900	2,2
15	332	94,32	17235	2,5
18	280	79,34	17616	2,9
21	238	67,45	17901	3,4

Вернуться к выбору мощностей

Мотор-редуктор DR373 - является полным аналогом мотор-редуктор TNC33 производства Tos-Znojmo , Чехия ; MPD80 и MPD80/3 / производства Siti , Италия ; как технический аналог мотор-редуктор можно рассматривать к моделям MPL100 и MPL100/3 / производства Siti , Италия ; S083 / производства Motovario , Италия ; SK3382 /производства Nord , Германия ; F413 / производства Bonfiglioli , Италия , ZF100B и ZF100C / производства Tramec , Италия .

Редуктор DT373 является аналогом редукторов PL100- , PL100/3 , PD80- , PD80/3 производства Siti / Италия ; ZA100B , ZA100C производства Tramec / Италия .
