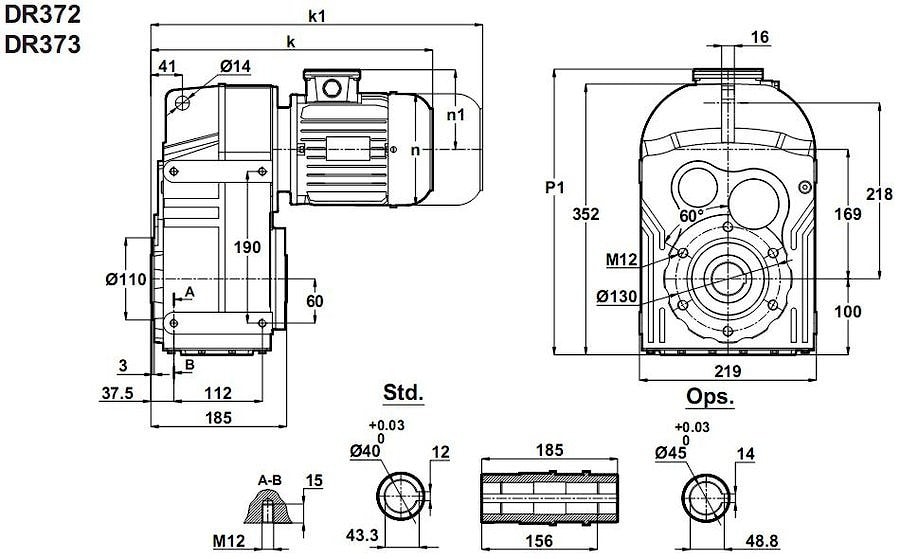

Цилиндрический редуктор DR373

3,5 об/мин ... 9,0 об/мин

Механическая передача DR373-71/4a и DR373-71/4a служит для извлечения из высокой угловой скорости асинхронного электродвигателя номинальной мощности 0,25KW (а это может быть как 0,25/1500 , 0,25/1000 , так и 0,25/750 , 0,25/3000) , максимально возможный для данного сочетания с подводимой мощностью крутящий вращательный момент 300 Нм ... 600 Нм.
Предлагаемые передаточные отношения : u=150 u= 170 u= 210 , u= 245 , u= 265 , u= 280 , u= 300 , u= 350 , u= 400 , u= 450 , u= 525 .

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
2,7	774	524,87	4361	0,8	DR373-71/4a	40
3,1	664	449,72	7901	0,9
3,4	601	406,99	9237	1,0
4,0	515	348,95	10724	1,2
4,7	441	298,73	11751	1,4
5,1	410	277,21	12148	1,5
5,3	389	263,22	12401	1,5
5,7	361	244,26	12718	1,7
6,6	314	212,12	13218	1,9
8,1	272	171,89	17663	3,0	DR373-71/4a	69
9,3	239	151,15	17886	3,4

Вернуться к выбору мощностей

Мотор-редуктор DR373 - является полным аналогом мотор-редуктор TNC33 производства Tos-Znojmo , Чехия ; MPD80 и MPD80/3 / производства Siti , Италия ; как технический аналог мотор-редуктор можно рассматривать к моделям MPL100 и MPL100/3 / производства Siti , Италия ; S083 / производства Motovario , Италия ; SK3382 /производства Nord , Германия ; F413 / производства Bonfiglioli , Италия , ZF100B и ZF100C / производства Tramec , Италия .

Редуктор DT373 является аналогом редукторов PL100- , PL100/3 , PD80- , PD80/3 производства Siti / Италия ; ZA100B , ZA100C производства Tramec / Италия .
