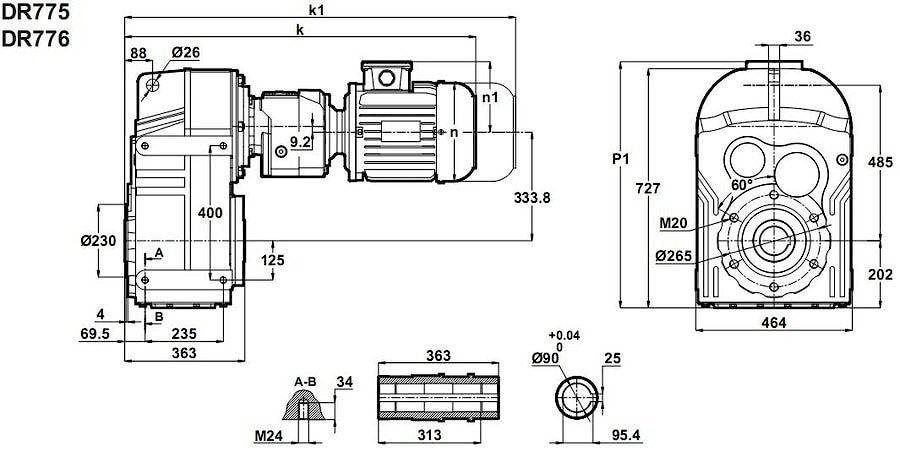

Цилиндрический редуктор DR775 и DR776

0,3 об/мин ... 1,0 об/мин

Мотор редуктор DR775-71/4a , DR776-71/4a
Седьмая модель цилиндрического редуктора с удобной и компактной компоновкой выходного вала - параллельной по соотношению к ведущему.
Подводимая киловатт ность редукторного механизма - 250 ватт (250W).
На следующих передаточных соотношений : i=1/1500 , i=1/1650 , i= 1/2000 , i= 1/2250 , i= 1/2500 , i= 12850 , i= 1/3300 , i= 1/3700 , i= 1/3950 , i= 1/4300 , i= 1/5050 , i= 1/5875 , достигаемые моменты варьируют от 3000Nm ~ 7250 Nm.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
0,24	8449	5875,88	52108	0,9	DR776-71/4a	315
0,28	7271	5058,99	60396	1,1
0,32	6241	4334,63	66360	1,3
0,36	5654	3922,75	69281	1,4
0,38	5425	3691,20	70518	1,5	DR775-71/4a	305
0,42	4857	3302,14	73112	1,6
0,49	4192	2855,58	75889	1,9
0,55	3711	2523,53	77743	2,2
0,62	3321	2257,90	79154	2,4
0,71	2921	1982,78	80520	2,7
0,85	2446	1656,07	82166	3,3
0,93	2223	1507,38	82862	3,6
