Соосный цилиндрический редуктор MR472, NR472

Номинальная мощность - 18,5 кВт

Выходные обороты: 160 об/мин ... 400 об/мин

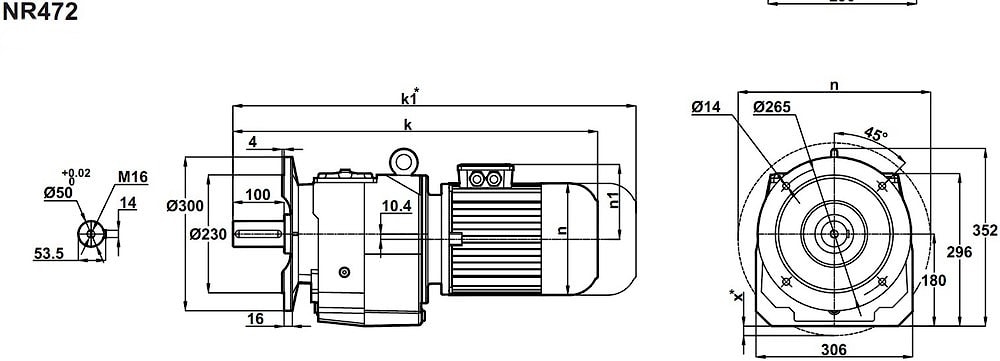

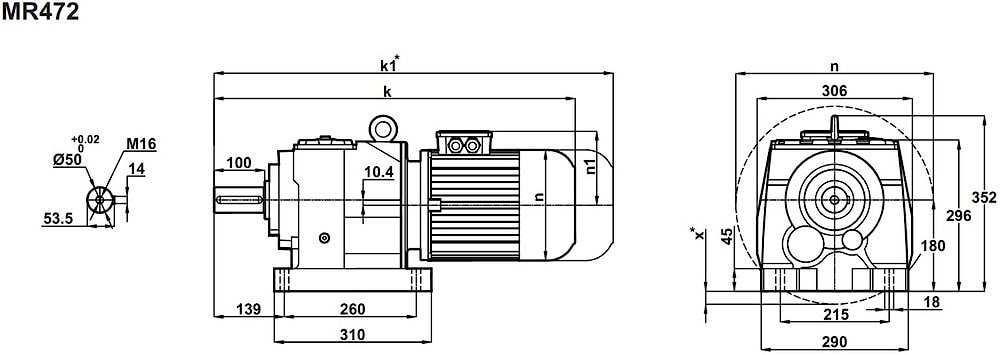

Соосно-цилиндрический мотор-редуктор MR472-180M/4 (исполнение на лапах), NR472-180M/4 (фланцевое исполнение)предназначен для преобразования энергии высокой угловой скорости на входе в постоянный устойчивый высокий крутящий момент на выходном валу при редуцировании скорости оборотов, прилагаемых к исполнительному механизму.
Номинальная мощность подключаемого двигателя - 18,5кВт.
Эффективные передаточные значения для данного габарита i=4,0 ... i=9,0.
Номинальный крутящий момент - 1000Nm.
Допустимые радиальные нагрузки до 5800N.
Надежный, экономичный и безотказный редуктор.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
103	1656	13,56	5925	0,7	MR472-180M/4 NR472-180M/4	242 245
116	1474	12,05	6067	0,8
130	1318	10,79	5990	0,8
147	1165	9,53	6068	0,9
165	1036	8,47	6105	1,0
178	961	7,87	6111	1,1
211	813	6,65	6086	1,2
247	693	5,66	6019	1,3
287	601	4,89	5927	1,3
309	556	4,54	5872	1,3
365	471	3,83	5729	1,4
429	401	3,27	5574	1,5

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR472 и NR472 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR472 и NR472 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
