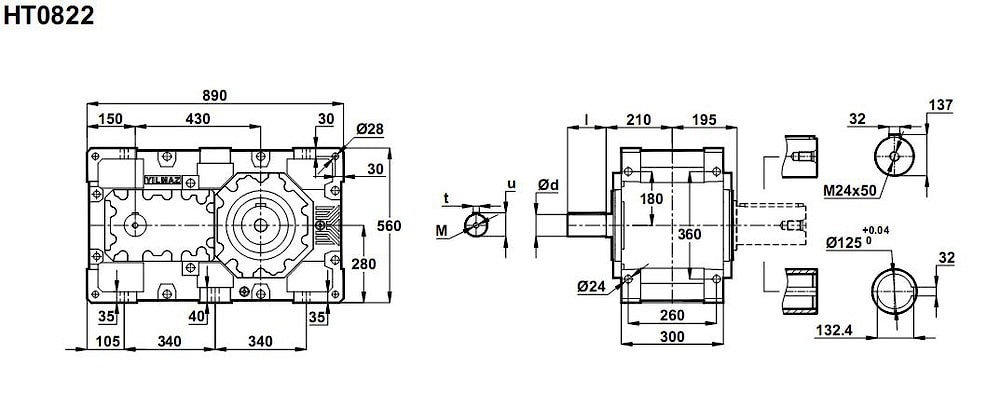

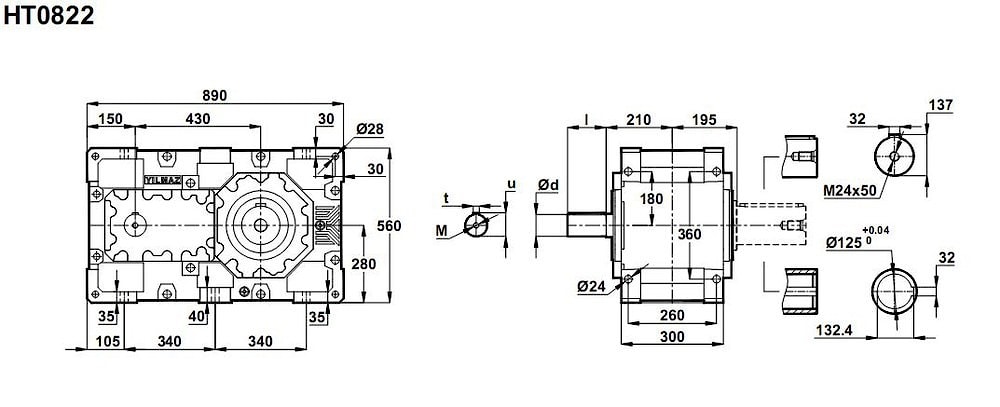

Двухступенчатый редуктор - HT0822

i = 7 ... 25

Двухступенчатый цилиндрический редуктор HT 0822 предназначен для многофункциональной эксплуатации в тяжелых промышленных условиях, высокое значение передаваемого номинального крутящего момент - 24000 Нм располагается в компактной корпусной форме.
Различные пространственные размещения: М1 ; М2 ; М3 ; М4; М5 ; М6 .
Передаточные числа: i=1/8 ~ i=1/24.
Подводимые к агрегату мощности: 106 кВт ~ 316 кВт при водной скорости 1500 об/мин; 69 кВт ~ 232 кВт при входной скорости 1000 об/мин; 58 кВт ~ 204 кВт при входной скорости 750 об/мин; 36 кВт ~ 143 кВт при входной скорости 500 об/мин ; 24 кВт ~ 97 кВт при входной скорости 300 об/мин.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
16800	7,96	176	316	НТ0822	80	14	580
17650	9,23	152	286		84	15
18100	9,96	140	272		86	15
18600	10,78	130	258		88	15
19100	11,69	120	244		90	15
19650	12,72	110	231		92	15
20200	13,88	101	218		94	18
21200	16,09	87	198		99	19
20500	18,62	75	165		103	19
19100	20,41	69	140		103	14
18100	22,09	63	123		103	14
17000	24,00	58	106		103	15
