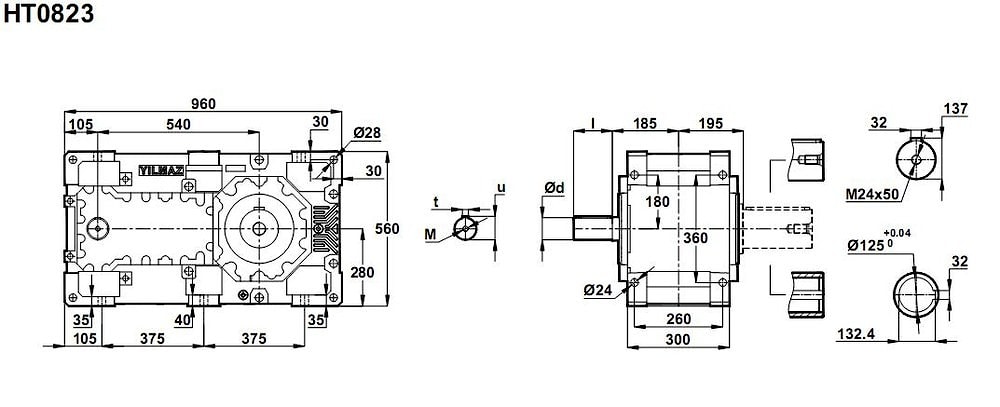

Трехступенчатый редуктор - HT0823

i = 28 ... 103

Индустриальная серия трансмиссий средней мощности представлена цилиндрическим трехступенчатым редуктором HT 0823 , номинальной мощностью 24 кНм, с разбросом передаточных отношений : от i=29/1 ~ i=103/1 .
Эксплуатация из расчета: подводимая мощность 28 кВт ~ 127 кВт для входных скоростей электропривода 1500 об/мин; подводимая мощность 18 кВт ~ 82 кВт для входных скоростей электропривода 1000 об/мин; подводимая мощность 15 кВт ~ 68 кВт для входных скоростей электропривода 750 об/мин; подводимая мощность 9,4 кВт ~ 41 кВт для входных скоростей электропривода 500 об/мин; подводимая мощность 6,4 кВт ~ 25 кВт для входных скоростей электропривода 300 об/мин.

Номинальный крутящий момент	Передаточное число	Выходные обороты n2	Номинальная мощность при сервис-факторе fs=1	Тип	Допустимые радиальные нагрузки на		Вес
			n1=1400		выходящий вал	входящий вал
Ma max [Nm]	i	об/мин	kW		kN	kN	кг
24000	28,64	49	127	НТ0823	103	4,3	620
24000	31,81	44	114		103	5,0
24000	36,39	38	100		103	6,2
24000	41,89	33	87		103	6,5
24000	48,61	29	75		103	6,8
24000	52,57	27	69		103	6,9
24000	63,09	22	58		103	8,1
24000	73,31	19	50		103	8,2
23300	79,44	18	45		103	8,3
20450	89,37	16	35		103	5,8
19700	95,42	15	31		103	6,0
18500	103,02	14	28		103	6,1
