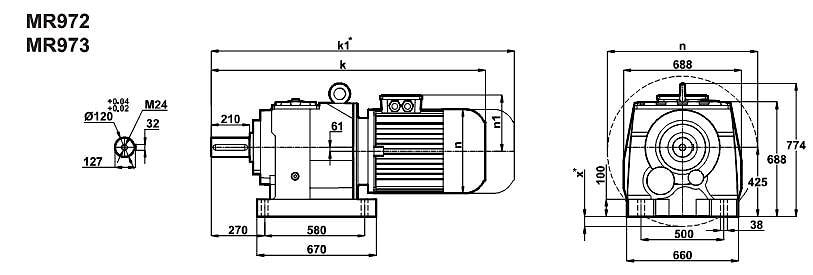

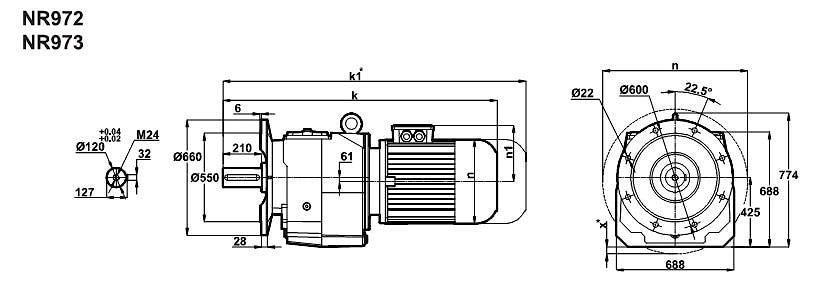

Соосный цилиндрический редуктор MR973 и NR973

9,0 об/мин ... 30 об/мин

Осевой мотор-редуктор с цилиндрическим эвольвентным зацеплением с подводимой мощностью 18,5кВт представлен моделями MR973-180M/4, NR973-180M/4.
Рациональные передаточные отношения i=50 - i=150.
Привод выпускается как в лаповом исполнении, так и во фланцевом. Различные расположения в пространстве: B3, В5, В5', В6, B7, V3, V5,V6, V7.
Корпус изготовлен в моноблочной, литой, надежной структуре.
Трансмиссия заправлена смазкой. Предусмотрены сервисные заливные, сливные и мерные пробки.
Представленный мотор-редуктор может адаптирован к Вашим присоединительным размерам.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
8,4	19925	166,73	92891	0,9	MR973-180M/4 NR973-180M/4	1160 1210
9,3	17949	150,02	106117	1,0
11	15879	132,83	117775	1,1
12	13910	116,17	127323	1,3
14	12312	102,69	134304	1,5
15	10991	91,56	139364	1,6
17	9879	82,2	143404	1,8
20	8424	70,07	148297	2,1
23	7436	61,77	151385	2,4
26	6605	54,8	153846	2,7
29	5896	48,86	155852	3,1
33	5109	42,3	157980	3,5

Вернуться к выбору мощностей

Редуктор MR973 является техническим аналогом мотор-редукторов SK102 , SK103 , SK 102 , SK 103 (производства Nord (Германия) .

Редуктор NR973 является техническим аналогом мотор-редукторов SK102F , SK103F , SK 102F , SK 103F , SK 102 F , SK 103 F (произведенных Nord (Германия) .
