Соосный цилиндрический редуктор MR672, MR673, NR672 и NR673

Номинальная мощность - 18,5 кВт

Выходные обороты: 40 об/мин ... 360 об/мин

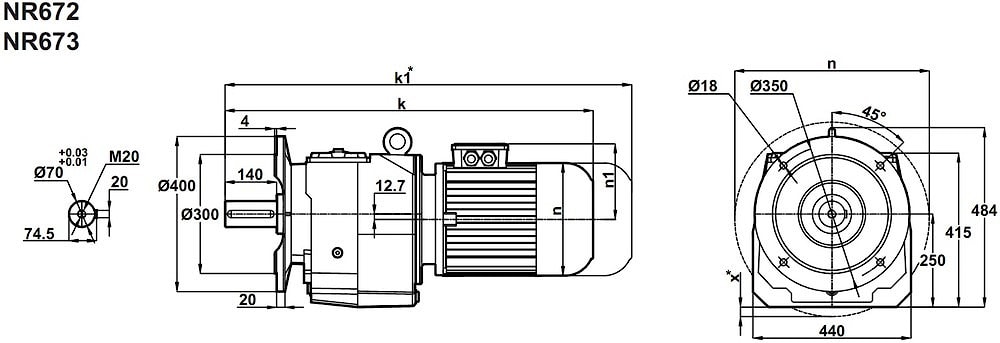

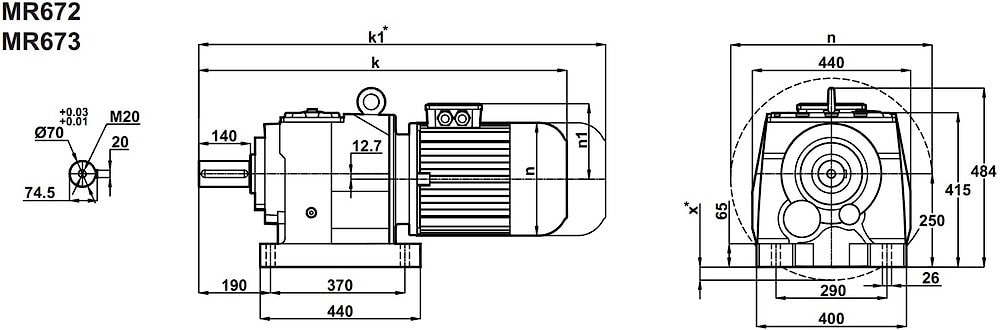

Соосно-цилиндрический мотор-редуктор MR672-180M/4 (исполнение на лапах), NR672-180M/4 (фланцевое исполнение) , MR673-180M/4 (исполнение на лапах), NR673-180M/4 (фланцевое исполнение) - зубчатая передача со встроенным электродвигателем мощностью - 18,5кВт. При данном номинале этот габарит лучше использовать на выходных оборотах: 40 об/мин - 350 об/мин (скорректированных необходимым сервис-фактором). Номинальный крутящий момент - 3900Nm.
За счет изготовления монолитной корпусной оболочки редуктора выходной вал способен выдерживать повышенные радиальные осевые нагрузки.

Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
33	5055	42,15	4492	0,8	MR673-180M/4 NR673-180M/4	348 351
38	4465	36,58	21485	0,9
44	3909	31,98	21929	1,0
50	3441	28,11	21718	1,2
56	3032	24,88	20413	1,3
65	2612	21,39	20143	1,5
70	2491	20,12	20842	1,4	MR672-180M/4 NR672-180M/4	345 348
78	2222	17,93	20460	1,5
92	1891	15,27	19881	1,7
107	1628	13,13	19296	1,9
123	1415	11,39	18724	1,9
141	1238	9,96	18166	1,9
160	1089	8,76	17624	1,9
181	962	7,75	16789	1,9
210	828	6,66	16192	2,1
242	719	5,78	15629	2,2
277	630	5,05	15098	2,4
315	554	4,44	14592	2,5
357	489	3,92	14108	2,6

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR672(3) и NR672(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR672(3) и NR672(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
