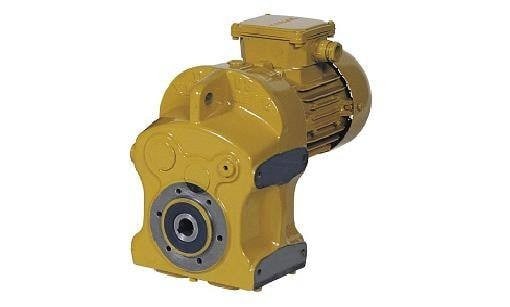

Соосный цилиндрический редуктор MR572, MR573, NR572 и NR573

Номинальная мощность - 15,0кВт

Выходные обороты - 60 об/мин ... 380 об/мин

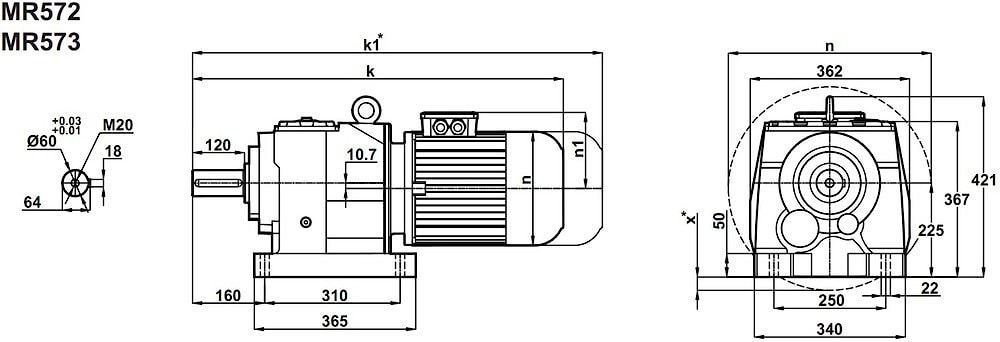

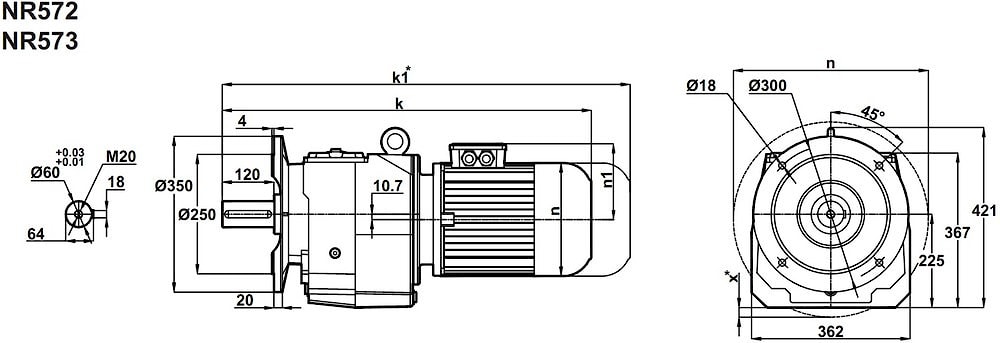

Соосно-цилиндрический мотор-редуктор MR572-160L/4 (исполнение на лапах), NR572-160L/4 (фланцевое исполнение) МR573-160L/4 (исполнение на лапах), NR573-160L/4 (исполнение на лапах) представляет собой соосный привод, с исполнением на лапах и во фланцевом исполнении, предназначенный для передачи крутящего момента до 2500Н*м и обще промышленный электродвигатель мощностью 15KW, переменного тока 380V.
Рациональные передаточные числа для данного габарита i=4.0 .... i=24.
Допустимые радиальные нагрузки - 13000N.
Масса с электродвигателем составляет 250кг - 270кг.

Гарантийные обязательства - 24 месяцев.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
58	2338	23,99	2608	1,1	MR573-160L/4 NR573-160L/4	264 269
66	2080	21,32	4960	1,2
79	1756	17,80	11178	1,2	MR572-160L/4 NR572-160L/4	259 262
88	1565	15,84	12313	1,3
100	1384	13,99	13290	1,3
113	1231	12,44	14020	1,4
121	1141	11,55	14391	1,4
143	966	9,76	15022	1,6
168	824	8,31	15386	1,8
197	706	7,11	15558	1,8
232	597	6,03	14465	1,8
275	505	5,09	14527	1,9
323	431	4,34	14459	2,0
377	369	3,71	14299	2,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR472(3) и NR472(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR472(3) и NR472(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
