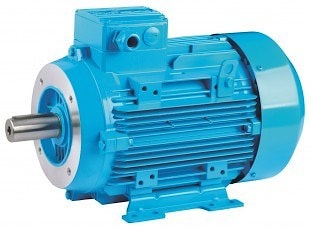

Электродвигатель АИР160S4, 5АИ160S4, 5A160S4 (15.0кВт)

1500 об/мин

Электрические параметры:

Номинальная мощность – 15 кВт;

Фактические обороты выходного вала – 1460 об/мин;

КПД – 89.5%;

Номинальный ток – 31 А (при 380В);

Пусковой ток – 226.3 А;

Номинальный крутящий момент – 87.81Nm;

Пусковой момент - 175.63Nm;

Максимальный момент – 272.22Nm;

Момент инерции – 0.076кгм²;

Масса – 98 кг/120 кг;

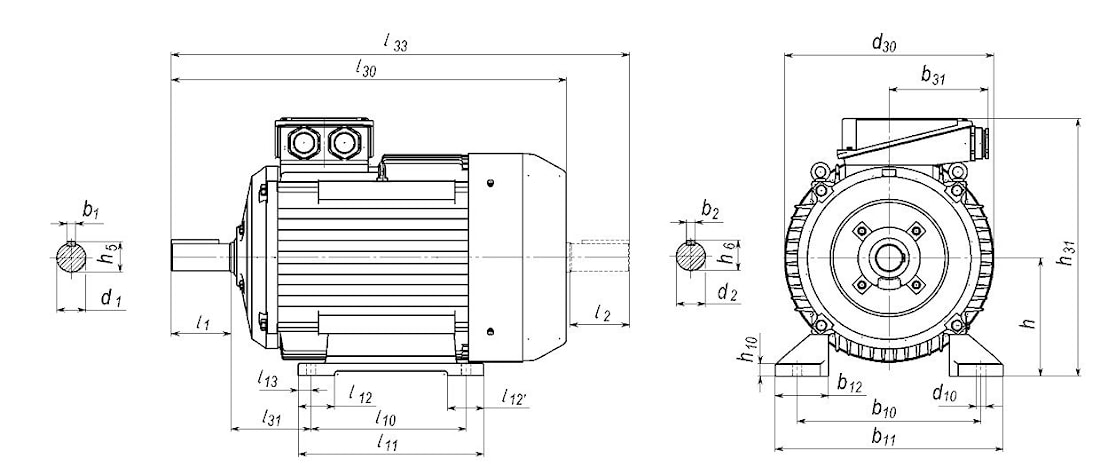

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
645	760	405	350	110	110	210	297/253	45	19/20	108	48	42	15	14	12	254	300	45/65	160	160	51.5	45	20

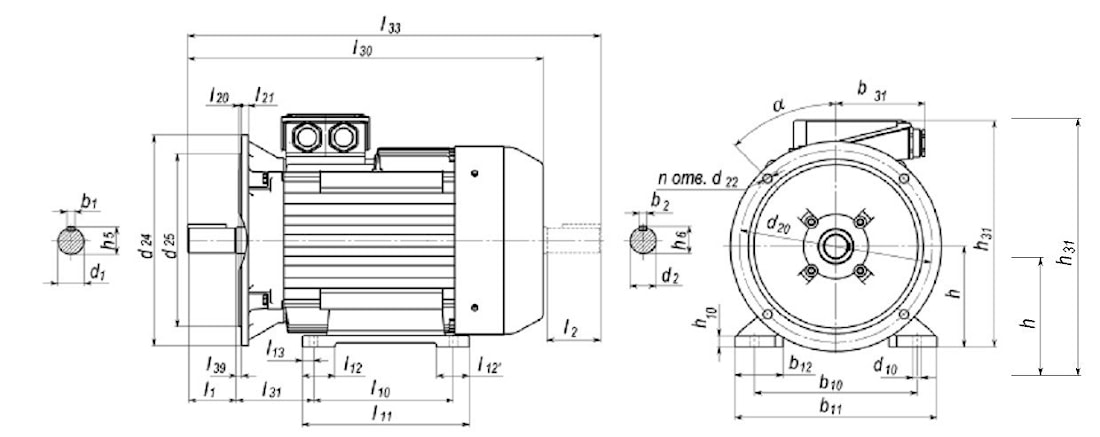

• Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l30	h31	d30	l1	l10	l11	l20	d1	d2	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6
645	405	350	110	210	297/253	5.0	48	42	300	19	250	14	12	254	300	45/65	160	160	51.5	45

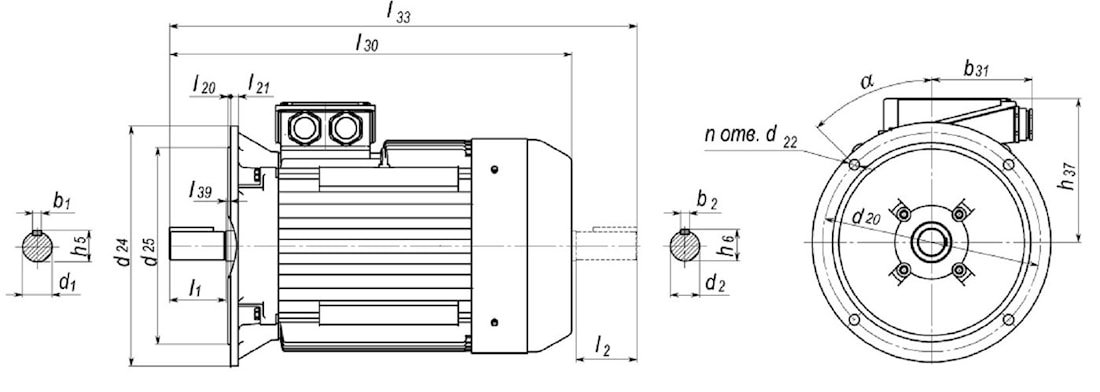

• Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l30	l33	h37	d24	l1	l2	l20	l21	d1	d2	d20	d22	d25	b1	b2	b31	h5	h6	n	α
645	760	245	350	110	110	5.0	15	48	42	300	19	250	14	12	160	51.5	45	4	450
