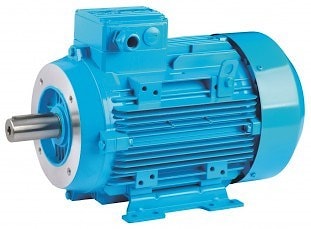

Электродвигатель АИР160S2, 5АИ160S2 и 5А160S2 (15.0кВт)

3000 об/мин

Электрические параметры:

Номинальная мощность – 15 кВт

Фактические обороты выходного вала – 2920 об/мин (при IE1) , - 2949 об/мин (при IE2);

КПД – 90,0% (при IE1), 90.3% (при IE2);

Номинальный ток – 30А (при 380В);

Пусковой ток – 231 А;

Номинальный крутящий момент – 43,1Nm (при IE1), 43,8Nm (при IE2);

Пусковой момент - 88Nm;

Максимальный момент – 141Nm;

Момент инерции – 0,042кгм²;

Масса – 92 кг или 116кг

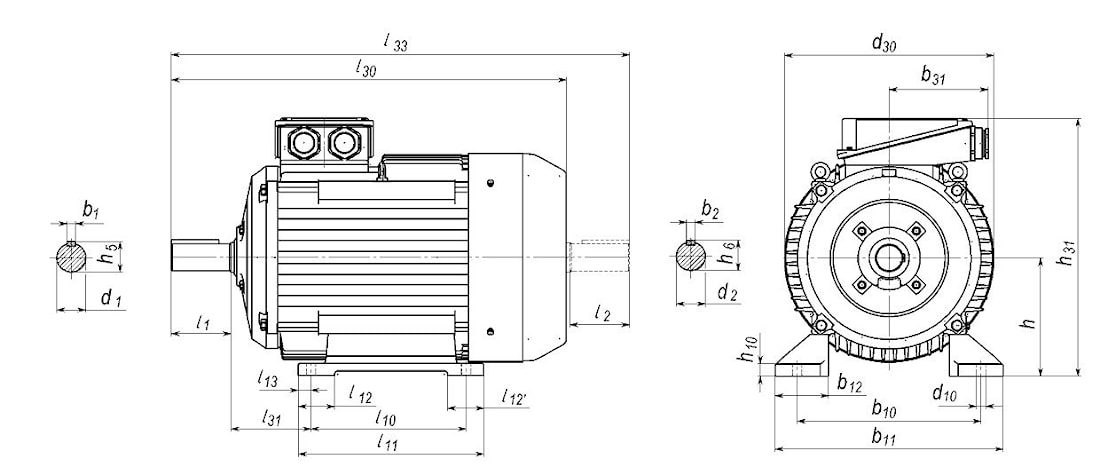

• Присоединительные размеры, исполнение на лапах (IM1081, IM1001, B3):

l30	l33	h31	d30	l1	l2	l10	l11	l12	l13	l31	d1	d2	d10	b1	b2	b10	b11	b12	b31	h	h5	h6	h10
645	760	405	350	110	110	210	297/253	45	19/20	108	42	42	15	14	12	254	300	45/65	160	160	51.5	45	20

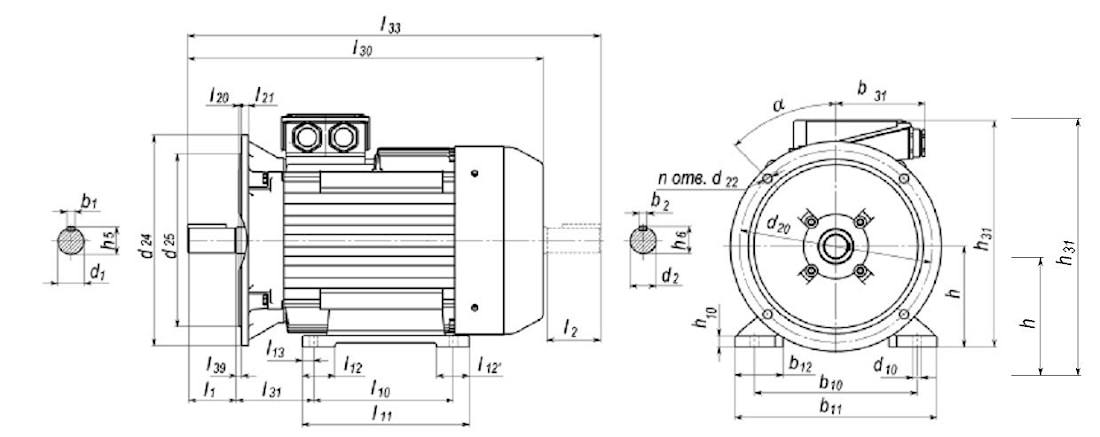

• Присоединительные размеры, комбинированное (фланцевое/на лапах) исполнение (IM2081, IM2001, B35):

l30	h31	d30	l1	l10	l11	l20	d1	d2	d20	d22	d25	b1	b2	b10	b11	b12	b31	h	h5	h6
645	405	350	110	210	297/253	5.0	42	42	300	19	250	14	12	254	300	45/65	160	160	51.5	45

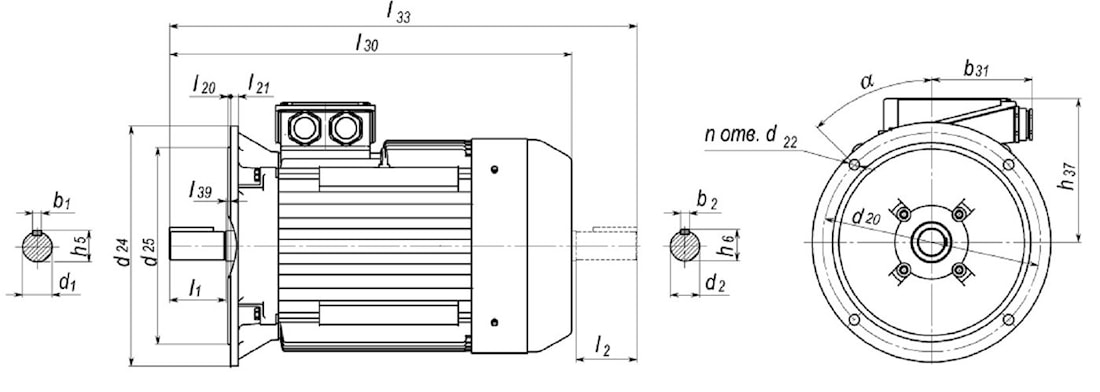

• Присоединительные размеры фланцевое исполнение (IM3081, IM3001, B5):

l30	l33	h37	d24	l1	l2	l20	l21	d1	d2	d20	d22	d25	b1	b2	b31	h5	h6	n	α
645	760	245	350	110	110	5.0	15	42	42	300	19	250	14	12	160	51.5	45	4	450
