Соосный цилиндрический редуктор MR673, NR673

Номинальная мощность - 7,5кВт

Выходные обороты - 20 об/мин ... 60 об/мин

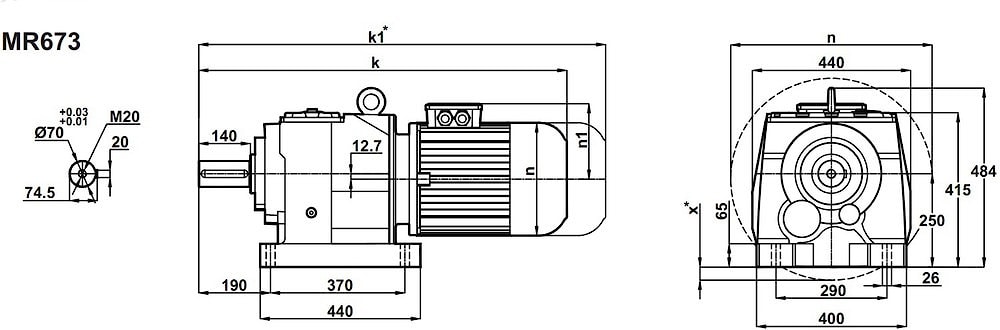

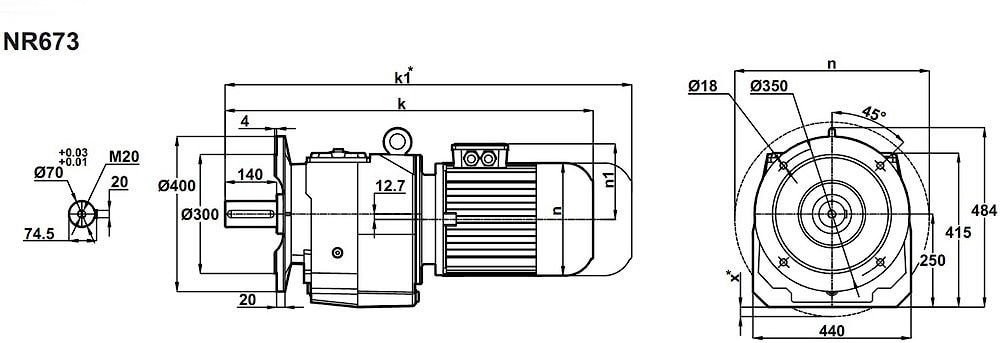

Соосно цилиндрический мотор-редуктор MR673-132M/4 (исполнение на лапах), NR673-132M/4 (фланцевое исполнение) осевой трехступенчатый цилиндрический редуктор в жесткой сцепке с асинхронным электродвигателем. Подводимая мощность - электродвигатель мощностью 7,5 кВт, 380 B - 7,5 KW, 380 V.
Оптимальные передаточные числа для данного габарита i=30 ... i=90.
Достигаемые передаваемые моменты - 3500 Nm.
Высокий уровень радиальных нагрузок на приводной вал - 28000 N.
Редуктор заправлен смазкой. Имеются заливные, мерные и сливные пробки на корпусе.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
15	4442	91,84	21887	0,9	MR673-132M/4 NR673-132M/4	240 244
19	3498	72,26	32479	1,1
22	3132	64,6	31851	1,3
24	2794	57,56	31167	1,4
29	2379	49,03	30167	1,7
33	2048	42,15	29187	2,0
38	1780	36,58	28428	2,2
44	1559	31,98	27347	2,6
50	1372	28,11	26481	2,9
56	1209	24,88	25250	3,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR673 и NR673 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR673 и NR673 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
