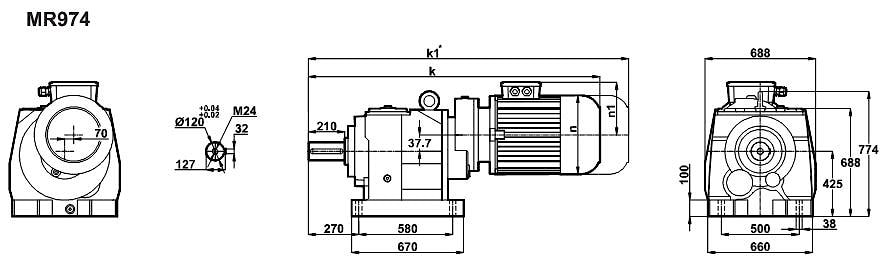

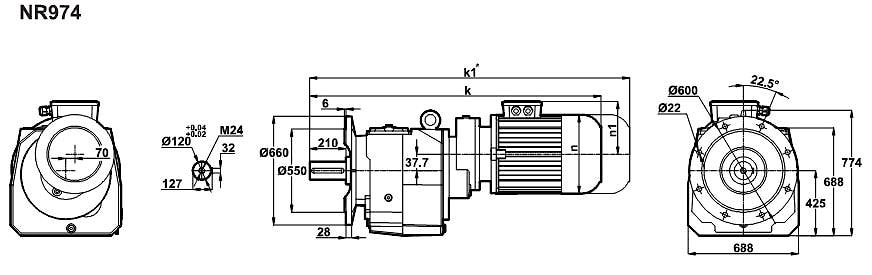

Соосный цилиндрический редуктор MR974 и NR974

3,0 об/мин ... 5,0 об/мин

Мощный четырех ступенчатый соосный цилиндрический мотор-редуктор MR974-132M/4 и NR974-132M/4 призван для применения в обще промышленных целях для получения вращающего момента на выходном валу до 20000Нм.
Подключаемый электродвигатель - 7,5кВт.
Выходные обороты, передаваемые на исполнительный механизм: 3,1 - 4,6 оборотов в минуту.
Редукторная часть заключена в моноблочный, литой, чугунный корпус, который сохраняет в исходном положении оси зубчатых колес трансмиссии, в долгосрочной перспективе это свойство выливается в устойчивую жизнестойкость и слабый износ привода, надежность редуктора.

Гарантия от производителя: 24 месяца.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
3,1	21629	547,99	67448	0,8	MR974-132M/4 NR974-132M/4	1155 1205
3,6	18434	490,41	92230	1,0
4,1	16271	344,17	104950	1,1
4,6	14450	305,33	175063	1,2
