Соосный цилиндрический редуктор MR574, NR574

Номинальная мощность - 1,1 кВт

Выходные обороты: 3,5 об/мин ... 11 об/мин

Соосный цилиндрический мотор-редуктор MR574-90L/6 (исполнение на лапах), NR574-90L/6 (фланцевое исполнение), MR574-90S/4 (исполнение на лапах), NR574-90S/4 (фланцевое исполнение) представляет собой осевую цилиндрическую редукторную насадку, в виде мощной соосной шестереночной зубчатой передачи обще промышленного назначения, и электродвигатель мощностью 1,1 кВт в шести полюсной или четырех полюсной конфигурации.
Оптимальные выходные обороты для данного габарита 3,5 об/мин ~ 10 об/мин (при минимальных требованиях к сервис-фактору).
Номинальный крутящий момент 3000Nm.

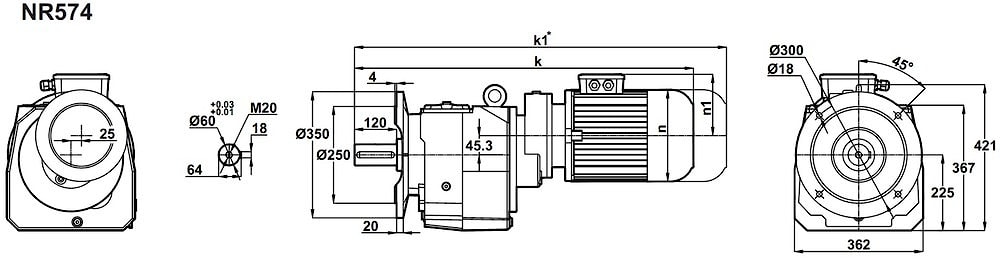

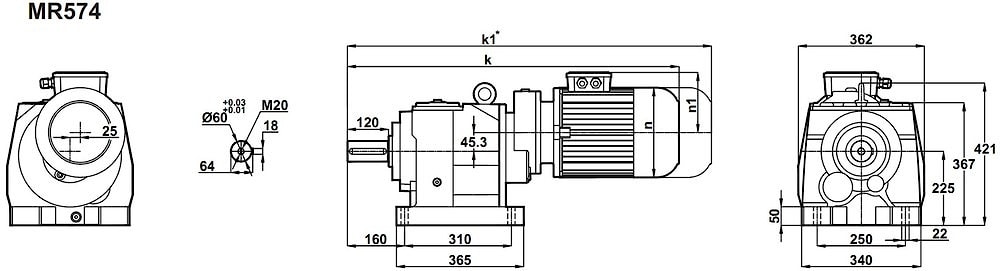

Редуктор изготавливается во фланцевом исполнении, и в исполнении на лапах. Предусмотрены различные пространственные монтажные исполнения (см.дополнения).
Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
3,5	2726	253,9	15881	1,0	MR574-90L/6 NR574-90L/6	160 164
4,1	2333	217,15	21403	1,2
3,9	2495	362,99	19346	1,1	MR574-90S/4 NR574-90S/4	154 158
4,6	2112	306,79	23772	1,3
5,5	1752	253,9	27037	1,5
6,4	1500	217,15	28995	1,8
7,4	1318	190,42	30268	2
7,6	1271	183,9	30578	2,1
8,6	1131	163,45	30468	2,4
10	968	139,79	32435	2,8
11	851	122,59	33091	3,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR574 и NR574 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR574 и NR574 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
