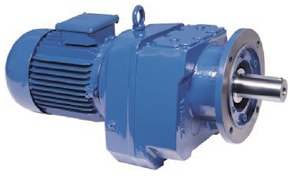

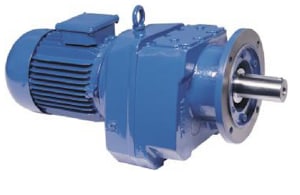

Соосный цилиндрический редуктор MR774, MR775, NR774 и NR775

Номинальная мощность - 1,1 кВт

Выходные обороты: 1,5 об/мин ... 3,0 об/мин

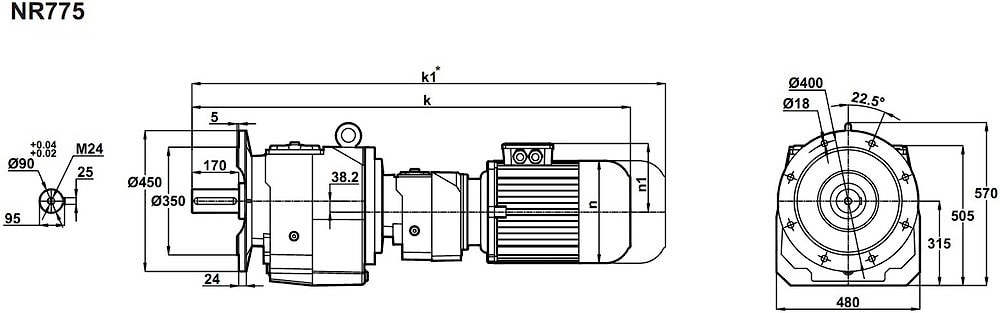

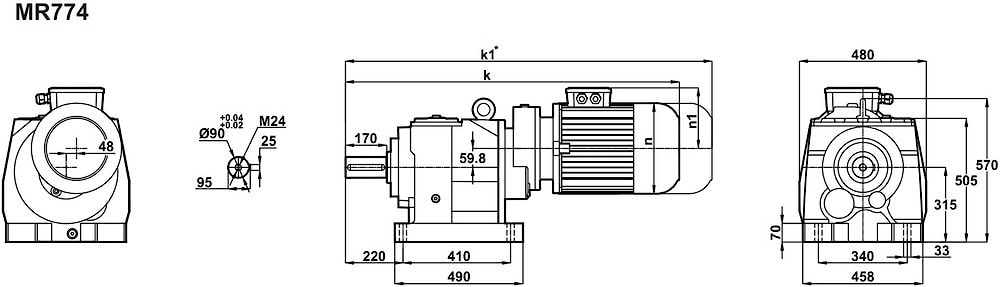

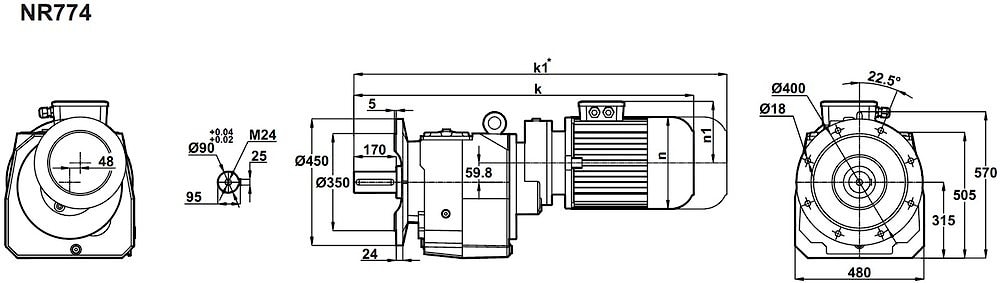

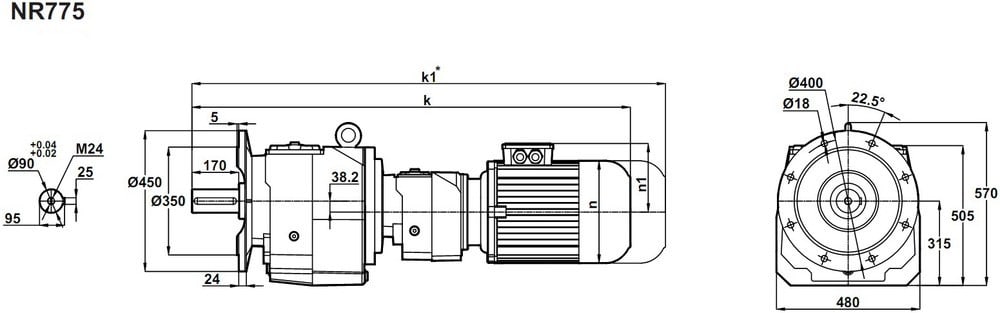

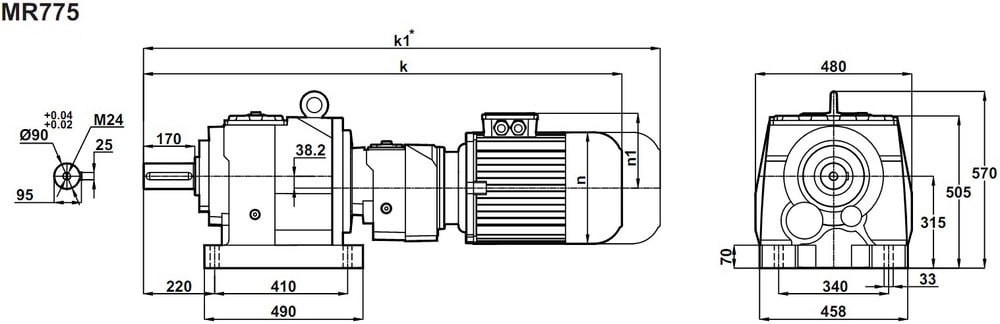

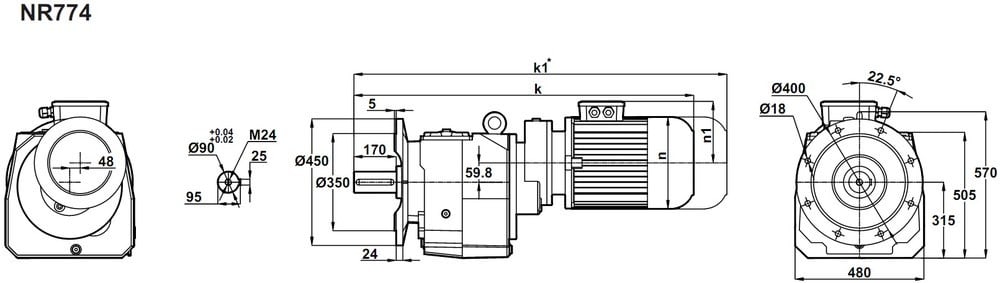

Соосно-цилиндрический мотор редуктор MR775-90S/4 (исполнение на лапах) NR775-90S/4 (фланцевое исполнение) MR774-90L/6 (исполнение на лапах) NR774-90L/6 (фланцевое исполнение) представляет собой пятиступенчатый редукторный механизм осевого типа в сочетании с электродвигателем мощностью 1,1 кВт в шести полюсной (n=900 об/мин) и в четырех полюсной (n=1400) конфигурации.
Оптимальная скорость вращения выходного вала 1,5 об/мин ~ 3,0 об/мин (при минимальных требованиях к сервис-фактору). Номинальный крутящий момент 8000 Nm.
Высокопрочный корпус, инновационное исполнение эвольвентного зацепления зубчатых колес, экономичный привод.
Гарантийные обязательства - 2 года.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,2	8035	1202,27	37659	0,9	MR775-90S/4 NR775-90S/4	343 345
1,3	7034	1051,51	50072	1,0
1,5	6206	926,97	57888	1,2
1,7	5509	822,36	63427	1,3
1,9	4916	733,24	67591	1,5
2,2	4352	647,98	71133	1,7
2,4	3895	579,77	73725	1,8
2,7	3427	509,13	76134	2,1
2,9	3307	307,76	76855	2,2	MR774-90L/6 NR774-90L/6	315 318
3,3	2960	275,36	78553	2,4

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR774(5) и NR774(5) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR774(5) и NR774(5) можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
