Соосный цилиндрический редуктор MR474, NR474

Номинальная мощность - 0,37 кВт

Выходные обороты: 2,1 об/мин ... 4,0 об/мин

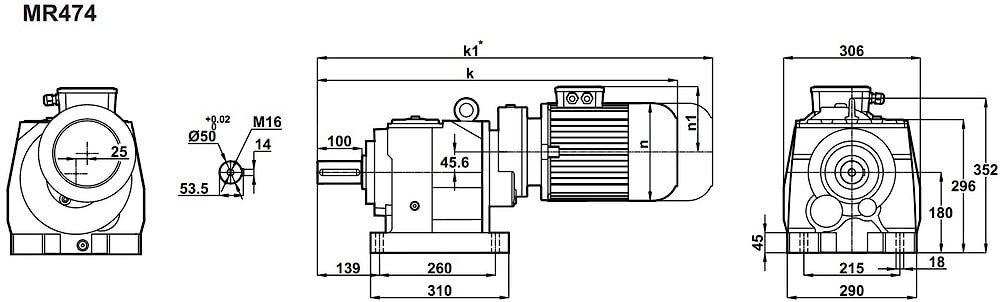

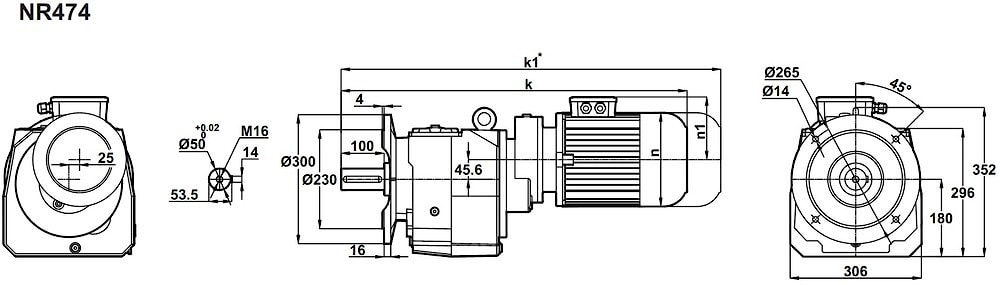

Соосно-цилиндрический мотор редуктор MR474-71/4b (исполнение на лапах) и NR474-71/4b (фланцевое исполнение) представляет собой электрический двигатель мощностью 0,37 кВт совместно с редукторным механизмом. Выходные обороты от 2,1 об/мин по 4,0 об/мин являются наиболее эффективными для данного габарита (при минимальных требованиях к сервис-фактору).
Номинальный крутящий момент 1550 Нм.
Особенности конструкции моноблочного корпуса редукторной части допускают более высокие радиальные нагрузки, воздействующие на выходной вал.
Редуктор заправлен заводской смазкой.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
2,1	1557	674,46	16834	1,0	MR474-71/4b NR474-71/4b	130 135
2,3	1392	603,46	18876	1,1
2,6	1224	529,93	20592	1,3
3,2	1024	442,61	22388	1,5
3,3	968	418,16	22843	1,6
4,0	803	346,07	24078	1,9

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR474 и NR474 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR474 и NR474 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия)
