Соосный цилиндрический редуктор MR675, NR675

Номинальная мощность - 0,37 кВт

Выходные обороты: 1,0 об/мин ... 2,5 об/мин

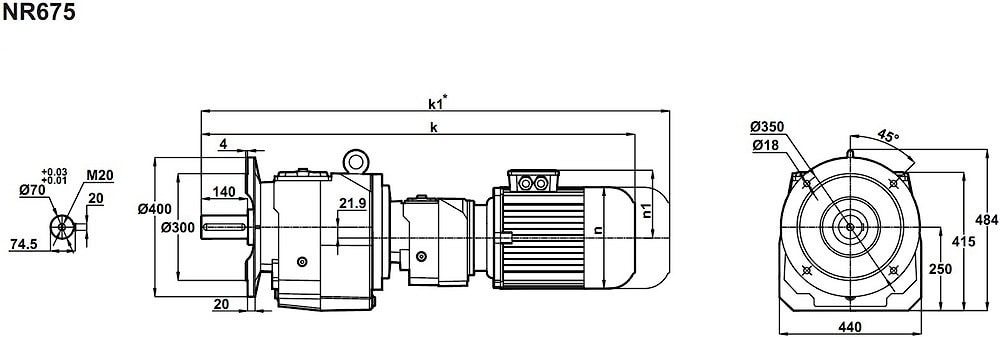

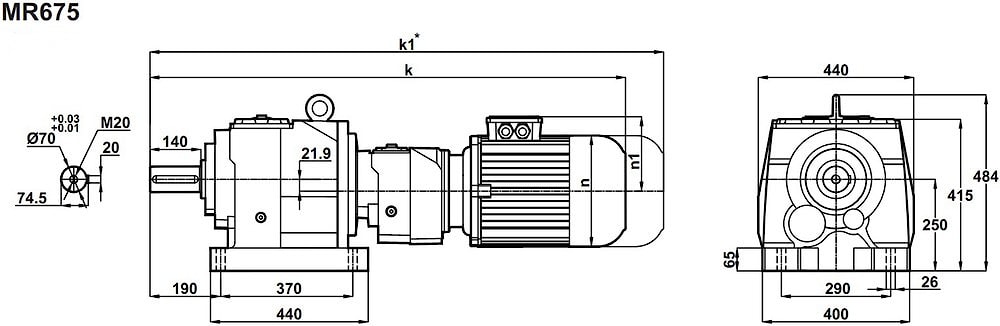

Соосно-цилиндрический мотор-редуктор MR675-71/4b (исполнение на лапах) и NR675-71/4b (фланцевое исполнение) представляет собой силовой передаточный узел, работающий совместно с электродвигателем.
Подводимая мощность - 0,37 кВт. Привод имеет сложную многоступенчатую структуру передачи крутящего момента на выходном валу - 4300Nm (имеется ввиду номинальный крутящий момент). Эффективная скорость тихоходного вала считается на уровне - 1,0 об/мин - 2,5 об/мин (при минимальных требованиях к сервис-фактору).
Обозначенная трансмиссионная машина рекомендована для использования в частотно регулируемых режимах.
Отличает мотор-редуктор от аналогичных - высокие допустимые радиальные осевые нагрузки на выходной вал, термическая стойкость и т.д.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,0	3019	1342,78	37716	1,3	MR675-71/4b NR675-71/4b	247 256
1,2	2567	1143,85	41025	1,6
1,4	2209	983,31	43343	1,8
1,6	1919	853,35	45108	2,1
1,9	1679	745,99	46321	2,4
2,1	1477	655,81	47375	2,7
2,4	1308	579,55	48189	3,1

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR675 и NR675 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR675 и NR675 можно рассматривать как: технический аналог червячных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия)
