Мини мотор редуктор 7GH90 ... 300 (400 Ватт)

Номинальная мощность - 0,4 кВт

Выходные обороты: 5 об/мин ... 16 об/мин

Мини мотор редуктор 7GH150 ... 300
Подводимый электродвигатель 7IK400W и 7IK400W-M;
Напряжение: однофазное 110 В и 220 В, трехфазное 220 B и 380 В;
Потребляемые токи: 5 А (1Ф 110 В), 2,9 А (1Ф 220 В), 1,2 А (3Ф 220 В), 0,6 А (3Ф 380 В);
Емкость конденсатора: 80 мкФ (110 В), 20 мкФ (220 В);
Ведомая редукторная часть: 7GH
Передаточные числа: i=90, i=100, i=120, i=150, i=180, i=200, i=250, i=300;
Крутящие моменты: 97 Нм ~ 120 Нм.

Температура окружающей среды -10С - +40С

Модель мотор-редуктора				Выходные обороты	Передаточное число	Крутящий момент	Масса
мотор	редуктор	вал		n2 (об/мин)	i	M2 (Нм)	m (кг)
7IK400W-GH 7IK400W-GH-M	7GH90K	18, 22	-	16	90	97	Стандарт – 8.9 С тормозом – 9.5
	7GH100K	18, 22	-	15	100	100
	7GH120K	18, 22	-	12.5	120	110
	7GH150K	18, 22	-	10	150	120
	7GH180K	18, 22	-	8.3	180	120
	7GH200K	18, 22	-	7.5	200	120
	7GH250K	18, 22	-	6.0	250	120
	7GH300K	18, 22	-	5.0	300	120

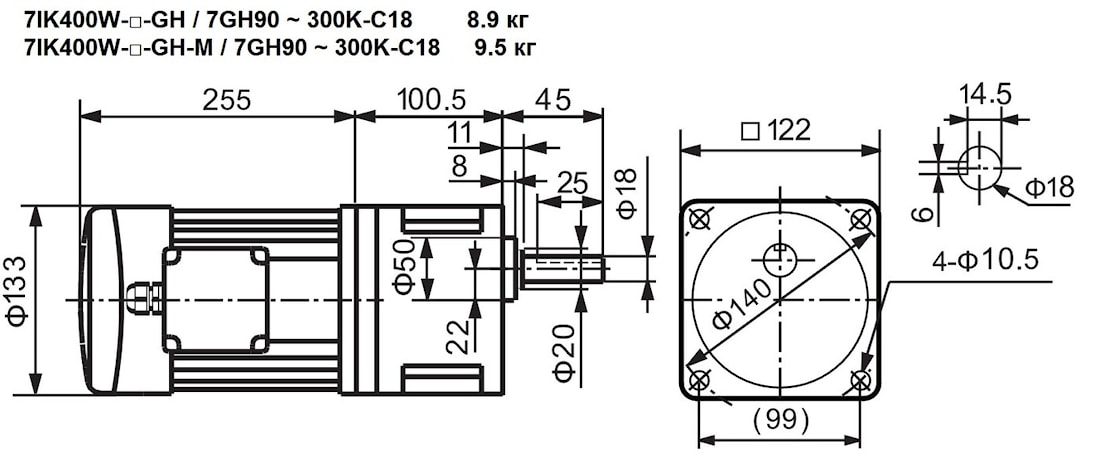

Стандартная модель. Исполнение вала 1.

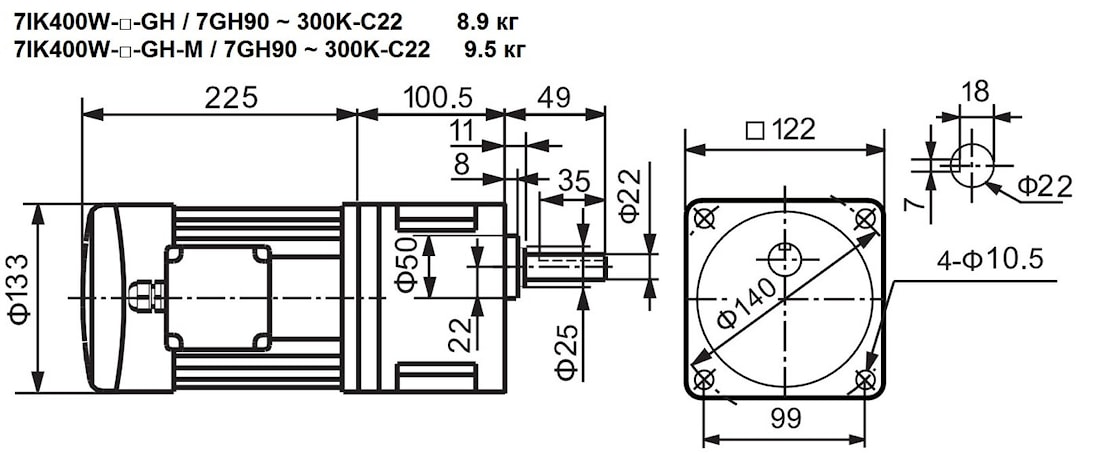

Стандартная модель. Исполнение вала 2.
