Мини электродвигатель 7IK400W, 7IK400W-M (400 Ватт)

Номинальная мощность - 0,4кВт

Выходные обороты: 1300 об/мин

Электрический двигатель марок 7IK400W и 7IK400W-M (номинальной мощностью - 400 Ватт) - представляет собой моторчик компактной формации, цилиндрической формы радиусом d=66 мм, длиной l=225 мм, с монтажным фланцем 122х122 скорость оборотов выходного вала - 1300 об/мин, доступное напряжение 110 В, 220 В, 380 В, пусковые моменты 6,1 Нм и 2,0 Нм, номинальный момент - 2,9 Нм. При однофазном питании для запуска мотора требуется конденсатор: при 110 В - 80 мкФ, 220 В - 20 мкФ. Диаметр вала d=15 (со шпонкой, либо с лыской).

По запросу электродвигатель оснащается электромагнитным тормозом.

Схема подключения
Условное обозначение

Модель двигателя	Мощность		Параметры напряжения				Конденсатор		Момент		Режим работ
	Вт	Об.	Фаза	В	Гц	А	мкФ		Ном., Нм	Пуск., Нм
Асинхронные индукционные моторы
7IK400W-C1-A1(A2)	400Вт*1300об		1	110	50	5.0	80	2.9		2.0	Равномерный Продолжительный
7IK400W-C2-A1(A2)			1	220		2.9	20	2.9		2.0
7IK400W-S2-A1(A2)			3	220		1.2	-	2.9		6.1
7IK400W-S3-A1(A2)			3	380		0.6	-	2.9		6.1
Моторы со встроенным электромагнитным тормозом
7IK400W-C1-A1(A2)-M	400Вт*1300об		1	110	50	5.0	80		2.9	2.0	Прерывистый Краткосрочный Резкое торможение
7IK400W-C2-A1(A2)-M			1	220		2.9	20		2.9	2.0
7IK400W-S2-A1(A2)-M			3	220		1.2	-		2.9	6.1
7IK400W-S3-A1(A2)-M			3	380		0.6	-		2.9	6.1

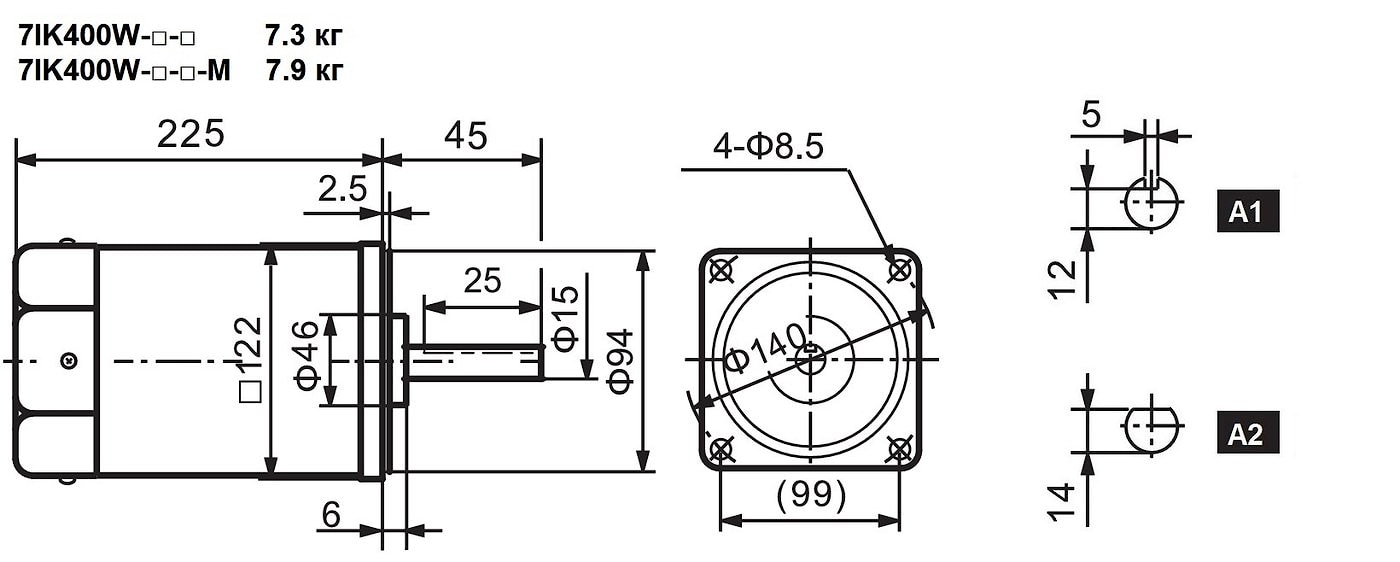

Стандартная модель
